Mạch GSM GPRS GPS Bluetooth SIM868 tích hợp nguồn xung và IC đệm

    Mạch GSM GPRS GPS Bluetooth SIM868 tích hợp nguồn xung và IC đệm
Nhà sản xuất: Import
Mã sản phẩm:HS001327
Giá bán
425,000₫
Thêm vào giỏ hàng

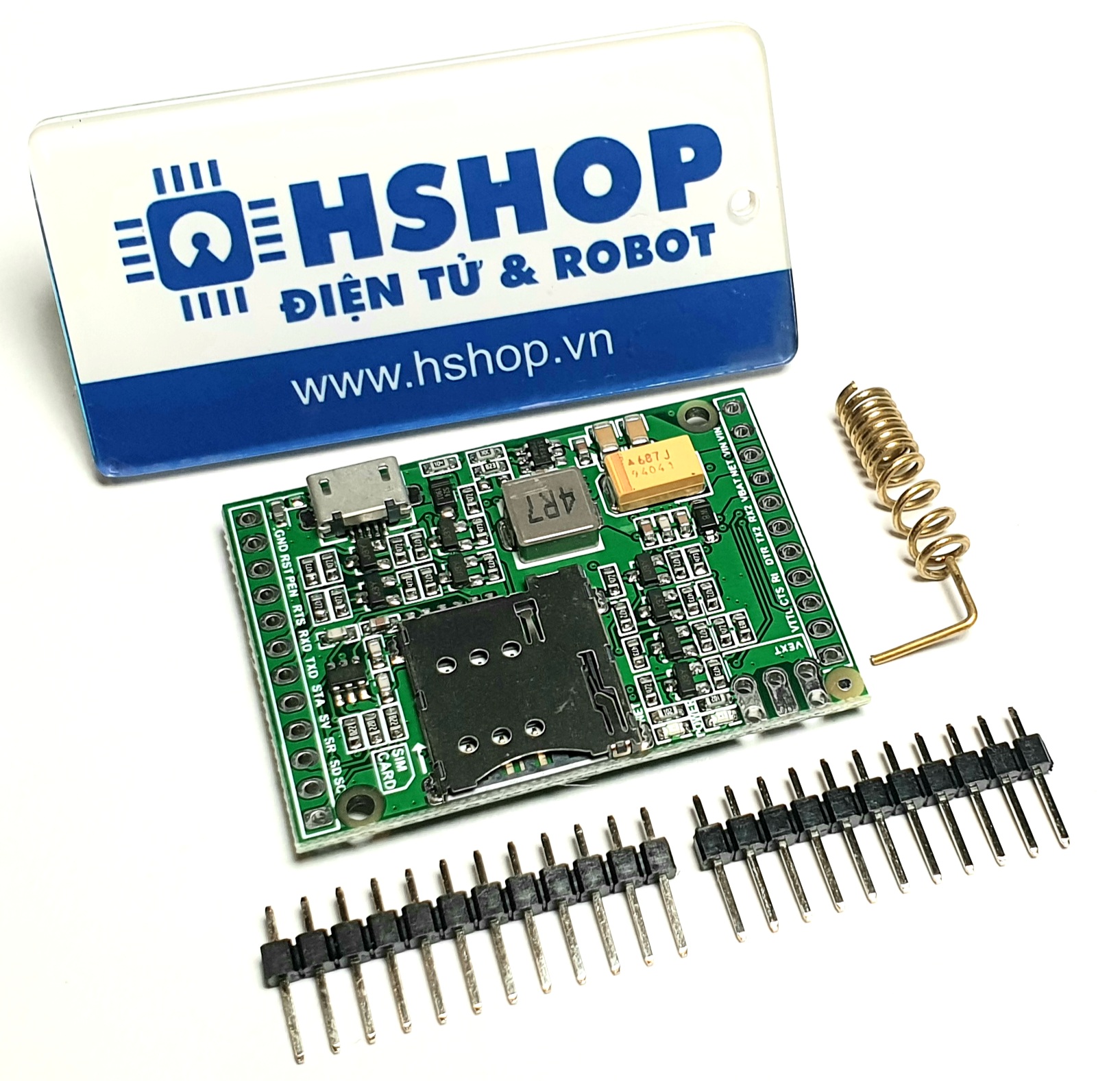

Mạch GSM GPRS GPS Bluetooth SIM868 tích hợp nguồn xung và IC đệm có thiết kế nhỏ gọn nhưng vẫn tích hợp các thiết kế mạch cần thiết cho Module SIM: Mạch nguồn xung giảm áp, Tụ lọc và ổn định nguồn, mạch chuyển mức tín hiệu TTL giao tiếp 3.3VDC <-> 5VDC, khe Micro Sim và Led báo hiệu trạng thái giúp Module SIM hoạt động bền bỉ và ổn định cao, thích hợp với các ứng dụng cần kết hợp các yếu tố GSM/GPRS/GPS/Bluetooth.

Thông số kỹ thuật

  • Sử dụng module GSM GPRS GPS Bluetooth SIM868
  • Nguồn đầu vào: 5~18VDC, lớn hơn 1A.
  • Mức tín hiệu giao tiếp: TTL (3.3~5VDC)
  • Tích hợp transistor chuyển mức tín hiệu giao tiếp 3.3VDC <-> 5VDC cho các chân giao tiếp cơ bản.
  • Tích hợp mạch giảm áp xung và tụ lọc, ổn định nguồn.
  • Tích hợp ke cắm Micro Sim.
  • Tích hợp Led báo trạng thái.
  • Thiết kể nhỏ gọn, bền bỉ, chống nhiễu.
  • Kích thước: 44.45 x 31.75mm

Các lưu ý quan trọng khi sử dụng:

  1. Mạch chỉ đi kèm Anten GSM lò xo dạng cơ bản, nếu muốn sử dụng đầy đủ các chức năng GSM, GPS, Bluetooth sẽ cần phải mua thêm:
  2. Cổng USB trên mạch chỉ dùng để Update Firmware và cấp nguồn cho mạch hoạt động, không nên update Firmware nếu không hiểu rõ vì sẽ làm hư Module SIM.
  3. Để mạch giao tiếp UART với Module SIM chỉ cần 4 chân sau:
    • PIN14 / VIN: Chân cấp nguồn dương 5~18VDC, dòng nên > 1A.
    • PIN11 / GND: Chân cấp nguồn âm 0VDC.
    • PIN6 / TXD: Nối với chân RX của Vi điều khiển, tương thích TTL 3.3~5VDC.
    • PIN7 / RXD: Nối với chân TX của Vi điều khiển,  tương thích TTL 3.3~5VDC.

Để test hoạt động của Module SIM, bạn có thể dùng Vi điều khiển với giao tiếp UART hoặc tốt nhất và nhanh nhất là sử dụng mạch chuyển từ USB sang UART để có thể test trực tiếp bằng phần mềm trên máy tính.

Mạch GSM GPRS GPS SIM868 tích hợp nguồn xung và IC đệm

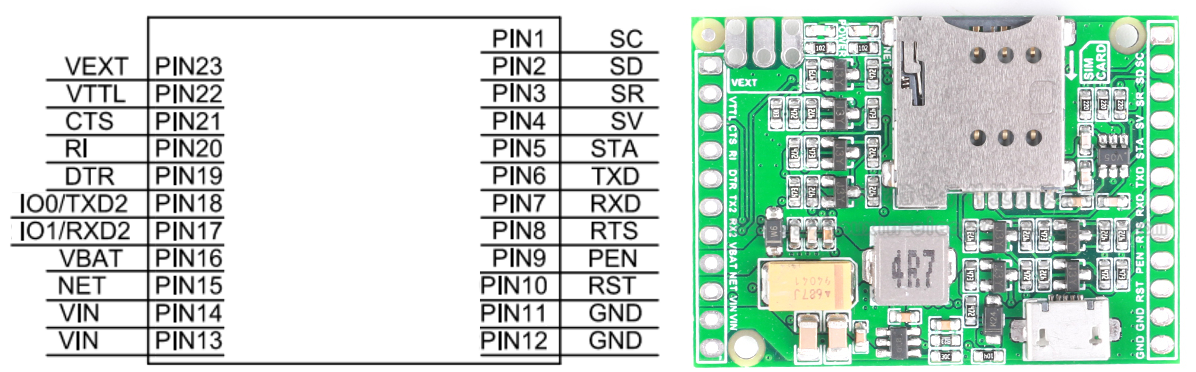

Sơ đồ chân:

Mạch GSM GPRS GPS SIM868 tích hợp nguồn xung và IC đệm

Hướng dẫn sử dụng:

Mạch GSM GPRS GPS SIM868 tích hợp nguồn xung và IC đệm

Mạch GSM GPRS GPS SIM868 tích hợp nguồn xung và IC đệm
