Mạch điều khiển động cơ DC Motor Driver Analog PPM PWM ZR5002

  • Mạch điều khiển động cơ DC Motor Driver Analog PPM PWM ZR5002
Nhà sản xuất: Import
Mã sản phẩm: HS001286
Giá bán
385,000₫

Mạch điều khiển động cơ DC Motor Driver Analog PPM PWM ZR5002 được sử dụng để điều khiển 1 động cơ DC với công suất tối đa lên đến 460W (nếu chạy liên tục xin sử dụng ở mức 70% công suất tối đa, khoảng 320W), ưu điểm của mạch là có thể điều khiển bằng cả 3 dạng tín hiệu Analog, PPM, PWM giúp thực hiện nhiều ứng dụng khác nhau, mạch được thiết kế chuẩn công nghiệp với mạch PCB 4 lớp giúp nâng cao hiệu quả tản nhiệt kèm theo IC MOSFET hiệu suất cao và IC đệm chống nhiễu.

Thông số kỹ thuật:

  • Điện áp sử dụng: 5~40VDC (Limit: 4.8~48VDC)
  • IC MOFET sử dụng: NCE6075K 75A / 60V / NMOS
  • Công suất tối đa: 460W (nếu chạy liên tục xin sử dụng ở mức 70% công suất tối đa, khoảng 320W)

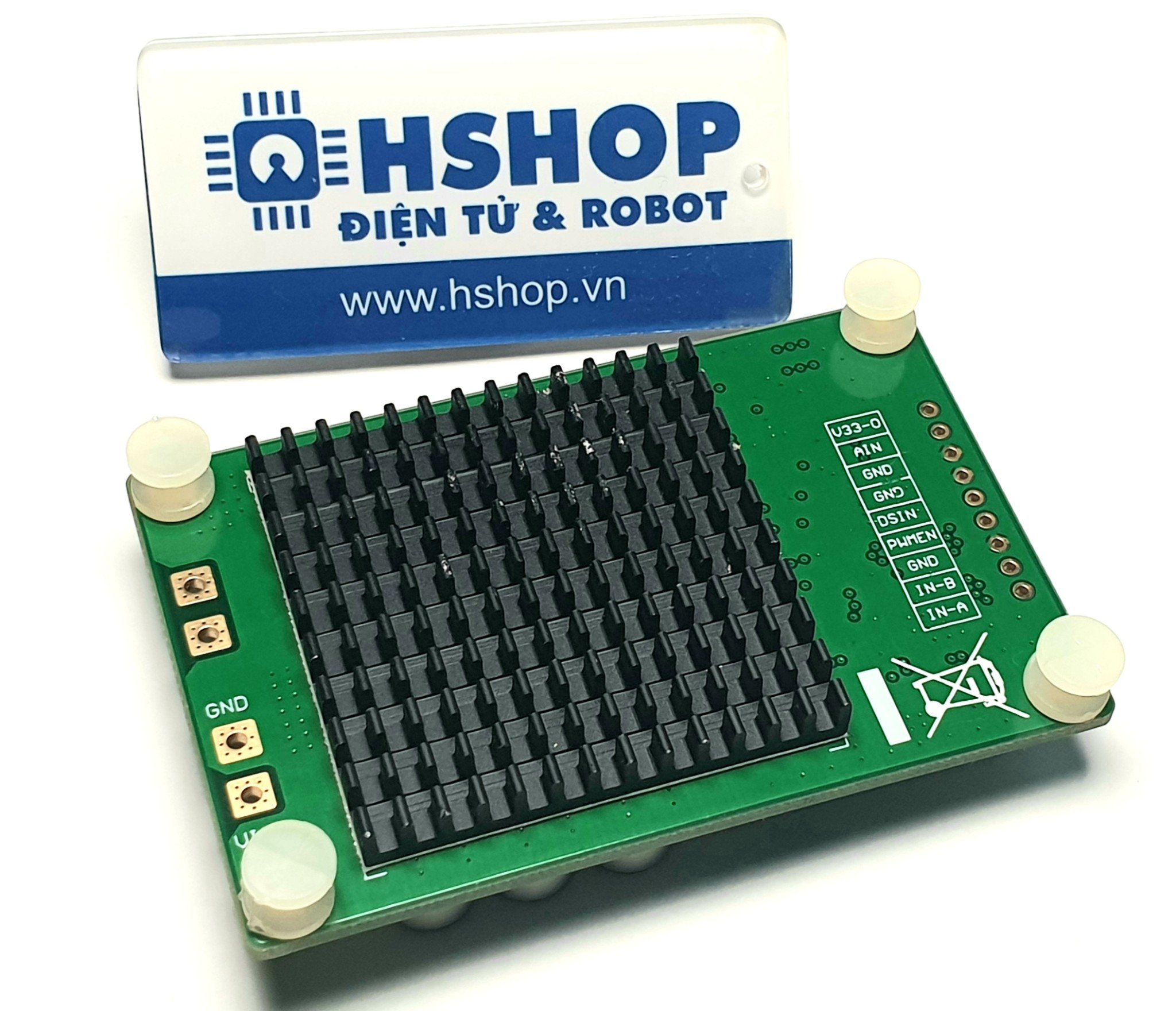

  • PCB 4 lớp kèm theo tản nhiệt (có sẵn keo tản nhiệt) cho hiệu quả tản nhiệt tối đa.
  • Tại 12VDC 10A (120W) mạch chỉ tăng 15 độ ở mức nhiệt độ phòng 25 độ C.
  • Hỗ trợ điều khiển bằng 2 chuẩn tín hiệu: Analog, PWM, PPM.
  • Mức tín hiệu Analog: 0~3.3VDC
  • Mức tín hiệu PWM / PPM: Digital TTL 3.3~5VDC.
  • Sử dụng công tắc DIP 3 chân để chuyển giữa các chuẩn tín hiệu đầu vào Analog / PPM / PWM (lưu ý sau khi gạt công tắc cần Reset lại mạch bằng cách ngắt nguồn và cấp lại thì mới có tác dụng).
  • Supports high-frequency PWM signals (not higher than 150KHz).
  • Supports 100% duty cycle PWM signal input in PWM mode (when the input signal duty cycle is 100%, the MAX output duty cycle is 99.7%).
  • Can withstand the large transient current (180A / 10ms) when the DC motor starts and stops
  • In the PPM signal and analog signal control mode, the PWM frequency is 15.5KHz.

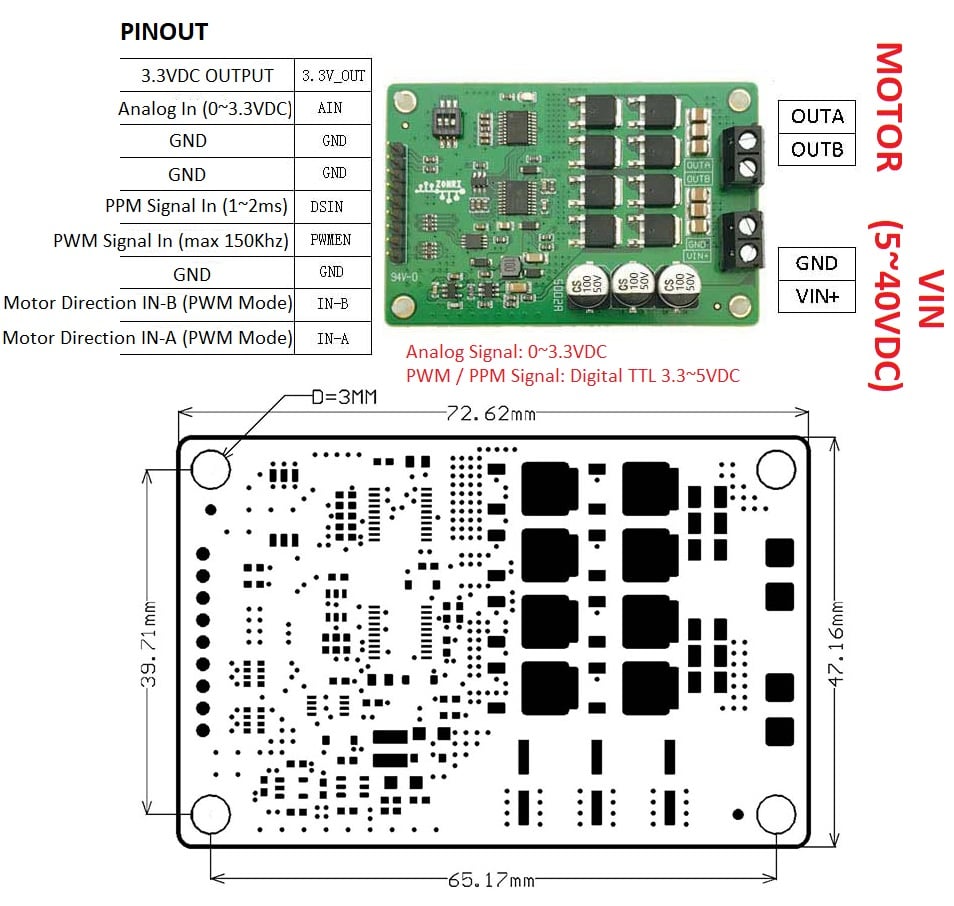

  • Kích thước: 65 x 47mm

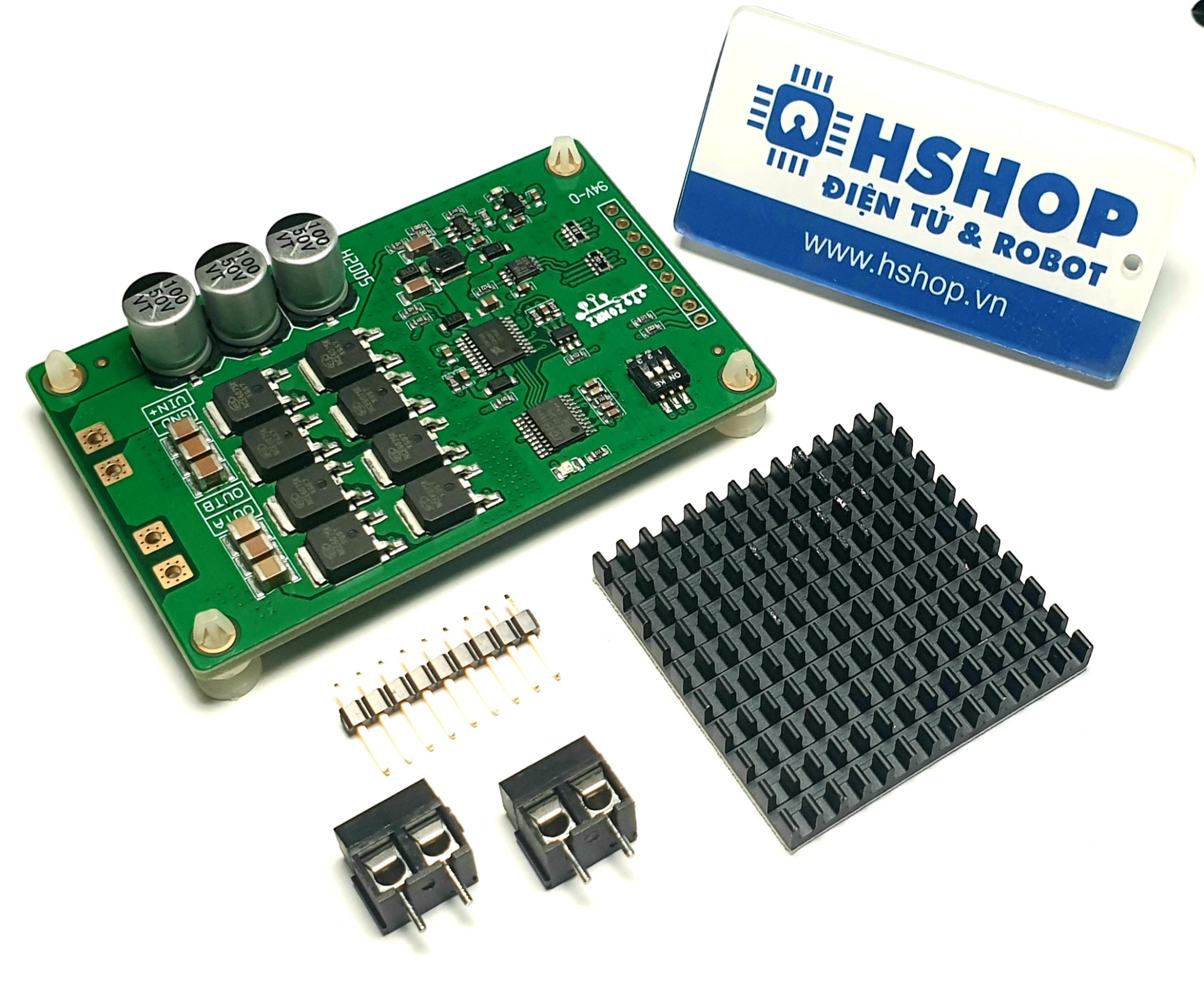

Mạch điều khiển động cơ DC Motor Driver Analog PPM PWM ZR5002

Mạch điều khiển động cơ DC Motor Driver Analog PPM PWM ZR5002

Mạch điều khiển động cơ DC Motor Driver Analog PPM PWM ZR5002

Mạch điều khiển động cơ DC Motor Driver Analog PPM PWM ZR5002
