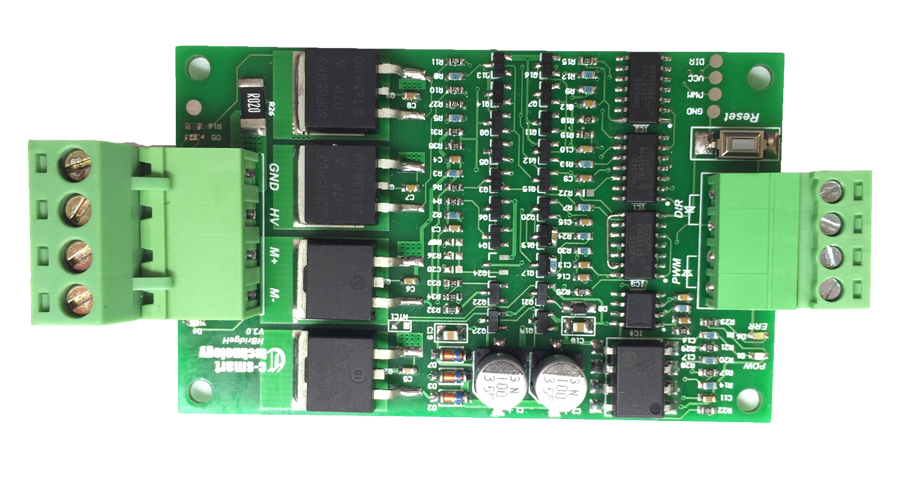

Mạch điều khiển động cơ DC H-Bridge H

  • Mạch điều khiển động cơ DC H-Bridge H
Nhà sản xuất: Việt Nam
Mã sản phẩm: HS000692
Giá bán
410,000₫

Giới Thiệu:

  • Module H-Bridge H à mạch cầu H, công suất cao giúp cho phép điều khiển động cơ Dc/Dc Servo.
  • Module này được thiết kế để chạy ổn định cho các động cơ DC có công suất <=500W, cho phép tần số băm PWM lên đến 20Khz.
  • Ngõ vào điều khiển (PWM, Dir) được cách li quang.
  • Mạch thiết kế có bảo vệ ngắn mạch, bảo vệ quá tải và quá nhiệt.
  • Module được thiết kế với kích thước khá nhỏ gọn, dễ sử dụng.

Thông số kỹ thuật:

  • Điện áp vận hành 8~32VDC
  • Công suất 500W.
  • Dòng điện liên tục 16A.
  • Ngõ vào điều khiển cách ly quang tần số cao.
  • Led báo hiệu chiều quay, báo hiệu nguồn.
  • Bảo vệ ngắn mạch, quá tải, qúa nhiệt.
  • Cho phép độ rộng xung trên toàn giải 0-100%.
  • Tần số PWM 20 KHz.

Ứng dụng:

  • Điều khiển động cơ DC/DC Servo.
  • Điều khiển vị trí, điều khiển vận tốc.
  • Tự động hóa, robot.

Demo:

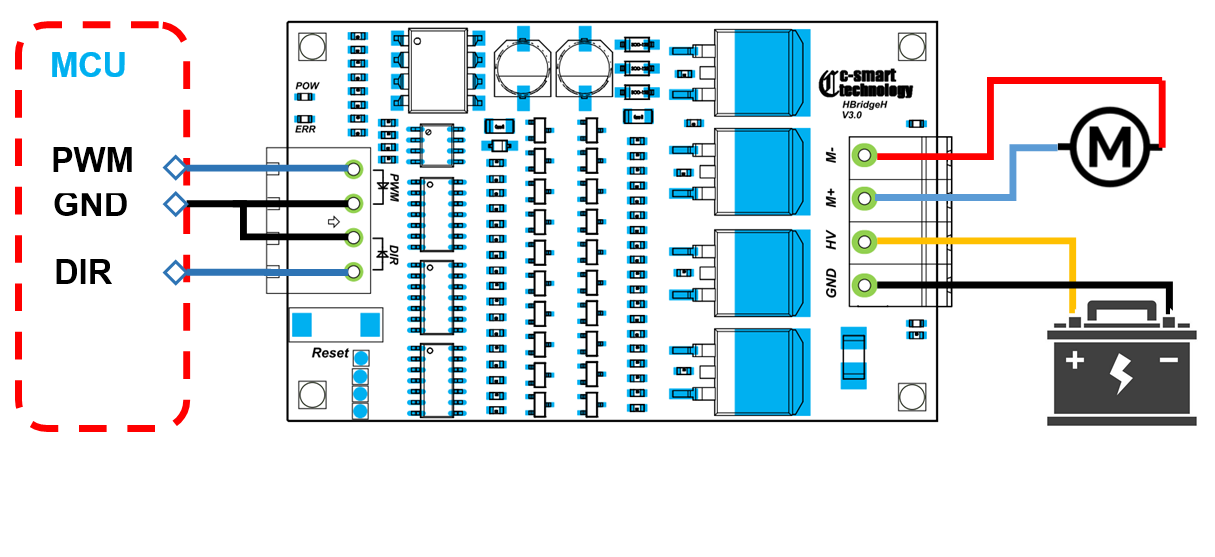

Sơ đồ kết nối:

Trang chủ nhà Sản xuất và Hướng dẫn sử dụng.
