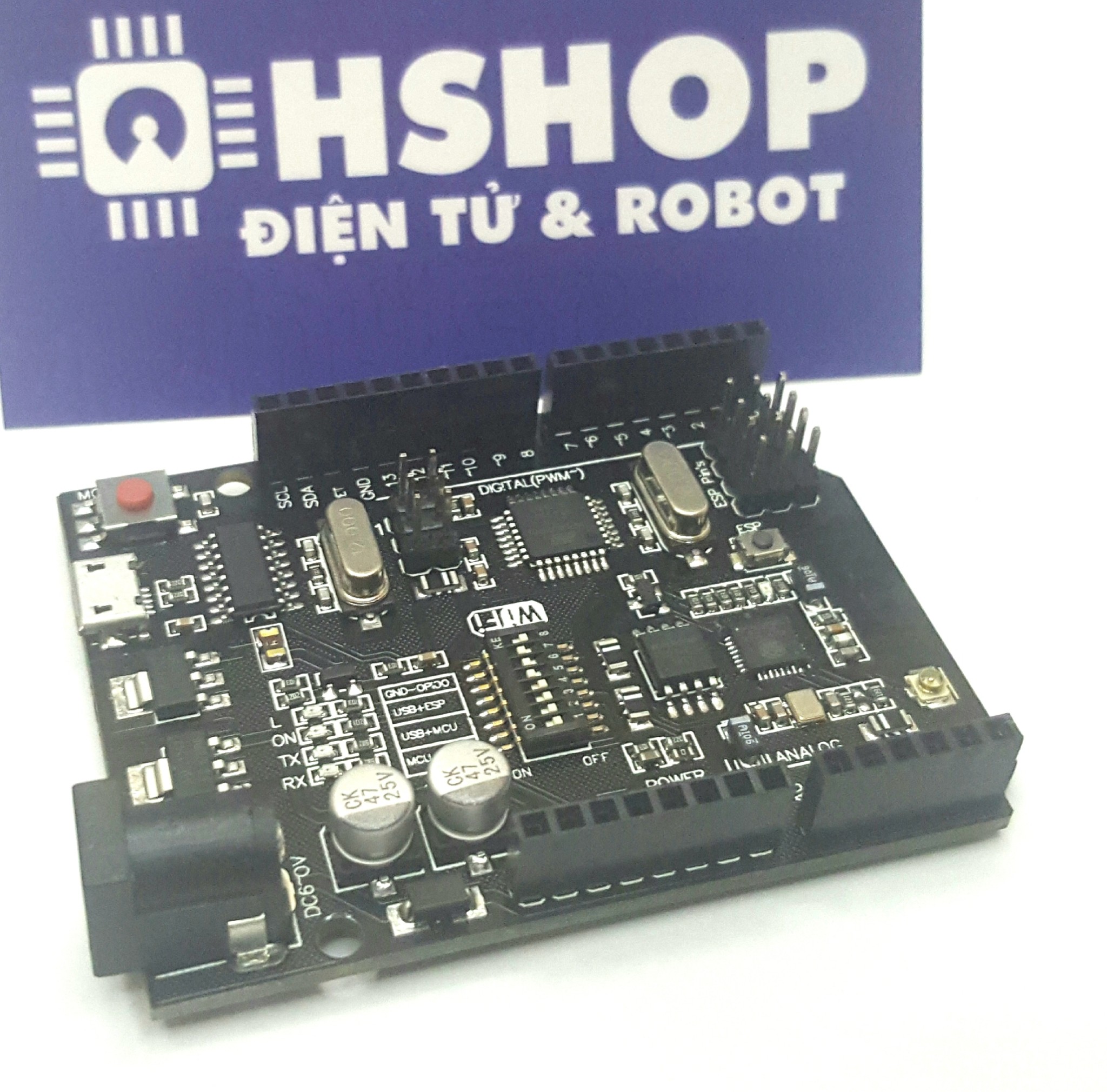

Kit Arduino UNO + WiFi R3 ATmega328P + ESP8266

Nhà sản xuất: Import
Giá bán
265,000₫

Kit Arduino UNO + WiFi R3 ATmega328P + ESP8266 là phiên bản kết hợp giữa Arduino Uno và ESP8266 một cách hoàn hảo với việc tích hợp Vi điều khiển ATmega328 và ESP8266 trên cùng 1 board mạch với kích thước chuẩn của Arduino Uno, kit có cách sử dụng và cấu hình dễ dàng, chất lượng linh kiện và gia công tốt, thích hợp cho các dự án IoT, Arduino kết nối Wifi,...cần sự nhỏ gọn và tích hợp cao.

Thông số kỹ thuật:

  • Vi điều kiển trung tâm: ATmega328P + ESP8266
  • Điện áp sử dụng: 6~9VDC (thông số nhà Sản xuất lên đến 12VDC nhưng chỉ nên sử dụng 6~9VDC vì mạch sử dụng IC giảm áp tuyến tính, sẽ rất nóng khi cấp điện áp cao).
  • Bộ nhớ Flash ESP8266: 32Mb (trên mạch in 8Mb không chính xác)
  • Tích hợp mạch chuyển USB UART CH340G
  • Chuẩn chân và cách sử dụng tương tự Arduino Uno.
  • Ra chân đầy đủ ESP8266.
  • Tích hợp Dip Switch cấu hình linh hoạt:
    • CH340G <-> ATmega328P (Nạp code cho ATmega328P qua cổng USB).
    • CH340G <-> ESP8266 (Nạp code cho ESP8266 qua cổng USB).
    • CH340G <-> ESP8266 (Kết nối ESP8266 với cổng USB máy tính (không nạp code)).
    • ESP8266 <-> ATmega328P (Kết nối ESP8266 và ATmega328P qua giao tiếp UART).
  • Sử dụng cổng Micro USB nhỏ gọn.

Hướng dẫn sử dụng.

Tài liệu, Schematic.

Driver cho mạch chuyển USB UART CH340G.

Lưu ý cần nhấn nút Mode trên mạch để nạp code cho ESP8266.

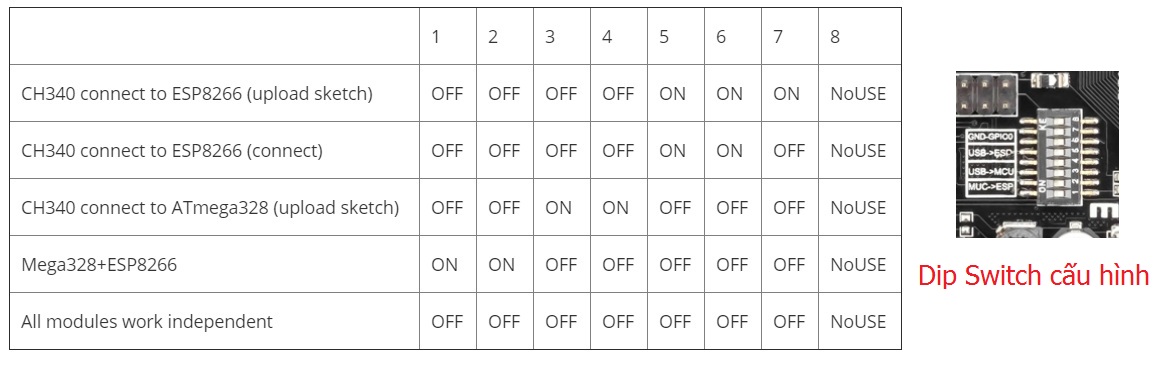

Bảng thông số cấu hình Dip Switch:
