Bộ Encoder 100 xung 2 kênh AB (Encoder 100 PPR 2 Phase)

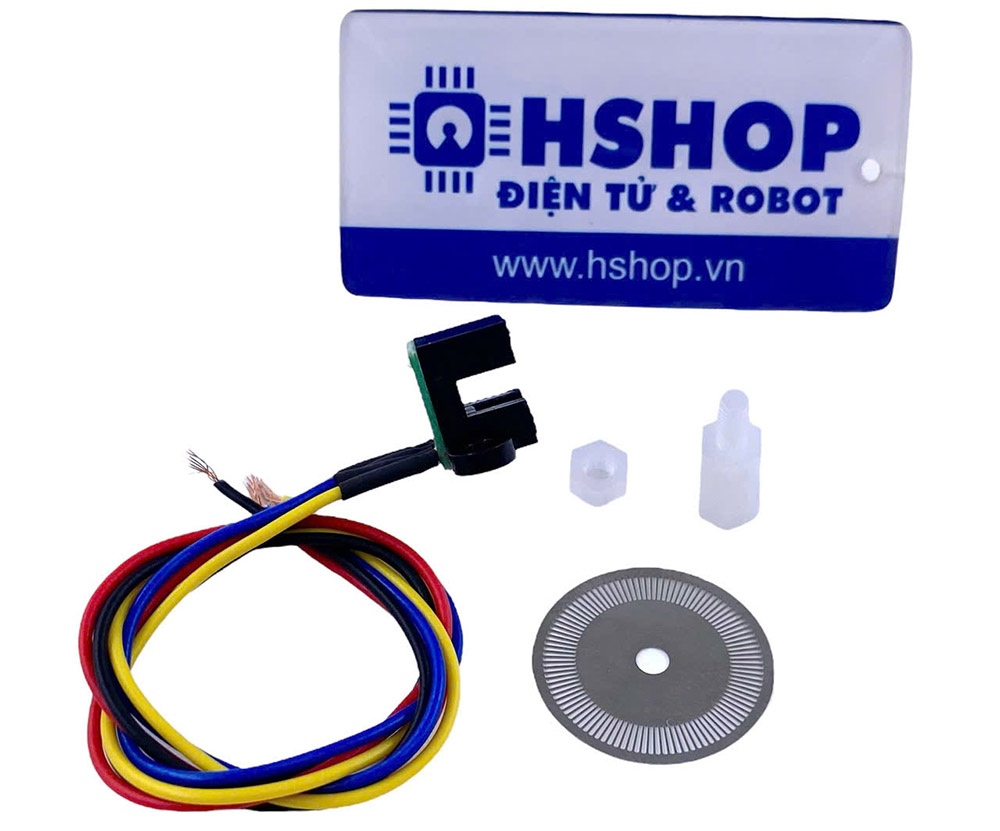

Bộ Encoder 100 xung 2 kênh AB gồm có Encoder quang 2 kênh AB kèm đĩa Encoder 100 xung giúp nhận biết tốc độ và chiều của trục quay, thích hợp với các mô hình Robot đơn giản.

Thông số kỹ thuật:

• Điện áp sử dụng: 3.3~5VDC (nên mắc nối tiếp qua trở 120 Ohm để đảm bảo an toàn).
• Số kênh Encoder: 2 kênh A, B (2 chanels)
• Dạng tín hiệu: cực thu hở NPN cần kéo trở 10k lên VCC để tạo thành mức cao.
• Số vạch xung trên đĩa Encoder: 100 vạch.
• Đường kính đĩa Encoder: 22mm
• Đường kính lỗ trong đĩa Encoder: 3.5mm
• Độ dày đĩa Encoder: 0.3mm
• Chất liệu đĩa Encoder: Thép.

Sơ đồ kết nối:

• Dây đỏ (RED): VCC 3.3~5VDC (nên mắc nối tiếp qua trở 120 Ohm để đảm bảo an toàn).
• Dây đen (BLACK): GND 0VDC
• Hai dây còn lại là kênh A và kênh B tín hiệu trả ra dạng cực thu hở NPN cần kéo trở 10k lên VCC để tạo thành mức cao.
