Mạch 2 Solid State Relay SSR 2A/240VAC

    Mạch 2 Solid State Relay SSR 2A/240VAC
Nhà sản xuất: Import
Mã sản phẩm:HS000996
Giá bán
59,000₫
Thêm vào giỏ hàng

Solid State Relay (SSR) hay còn gọi là Relay bán dẫn là loại relay sử dụng cấu trúc bán dẫn thay vì cấu trúc cơ học nên có độ bền và tuổi thọ cao.

Mạch 2 Solid State Relay SSR 2A/240VAC sử dụng tín hiệu và nguồn nuôi 5VDC để kích Relay hoạt động đóng ngắt điện thế tối đa 240VAC/2A, lưu ý mạch chỉ dùng để đóng ngắt tải AC, không sử dụng được để đóng ngắt tải DC, trong Relay SSR có tích hợp sẵn opto cách ly (photo triac) nên sử dụng với nguồn AC rất an toàn.

Mạch 2 Solid State Relay SSR 2A/240VAC được thiết kế nhỏ gọn, ra chân đầy đủ, có led hiển thị trạng thái đóng ngắt, phù hợp cho các ứng dụng đóng ngắt nguồn AC cần tần suất đóng ngắt nhiều và tuổi thọ cao.

Thông số kỹ thuật:

  • Solid State Relay SSR Model: G3MB-202P
  • Số Relay: 2
  • Nguồn hoạt động: 5VDC
  • Điện áp kích: TTL 3.3~5VDC
  • Dòng tiêu thụ: 20mA/1 Relay SSR
  • Điện áp đóng ngắt tối đa: 75~240VAC (50/60Hz).
  • Dòng điện đóng ngắt: 0.1~2A.
  • Có cách ly: Photo Triac
  • Kích thước: 55 x 33 x 25mm

Sơ đồ chân:

  • DC+: Chân cấp nguồn VCC 5VDC.
  • DC-: Chân cấp nguồn GND 0VDC.
  • CH1, CH2: Chân kích Relay hoạt động TTL 3.3~5VDC
    • 0~0.5VDC: Mức thấp ( SSR đóng )
    • 0.5~2.5VDC: (trạng thái bất định)
    • 2.5~5VDC: Mức cao (SSR ngắt)
  • B1/A1, B2/A2: cặp tiếp điểm Relay mắc nối tiếp qua tải AC, tối đa 2A/240VAC.

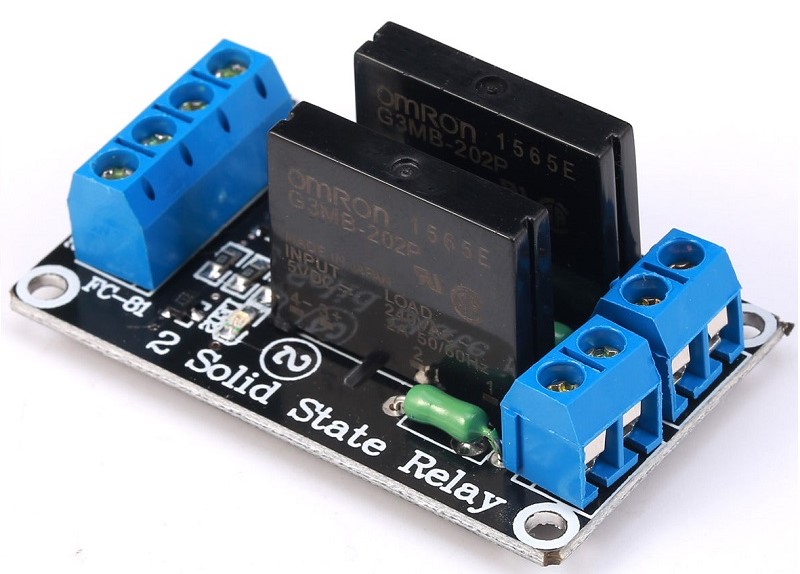

Mạch 2 Solid State Relay (SSR) 2A240VAC
