Mạch thu phát Wifi ESP8266 UART ESP-01S Ai-Thinker

    Mạch thu phát Wifi ESP8266 UART ESP-01S Ai-Thinker
Nhà sản xuất: Ai-Thinker
Mã sản phẩm:HS000909
Giá bán
48,000₫
Thêm vào giỏ hàng

Lưu ý:

  • Có thể mua thêm Mạch nạp và giao tiếp máy tính hoặc Mạch Relay Adapter cho ESP-01 / ESP-01S.
  • Quý Khách lưu ý mạch tại Hshop.vn là hàng chính hãng Ai-Thinker với chất lượng, độ ổn định và độ bền cao nhất, trên thị trường có rất nhiều loại hàng trôi nổi giá rẻ, chất lượng kém, bắt sóng yếu và không ổn định.

Thông báo của nhà sản xuất Ai-Thinker về 1 số thay đổi ký hiệu trên Module.

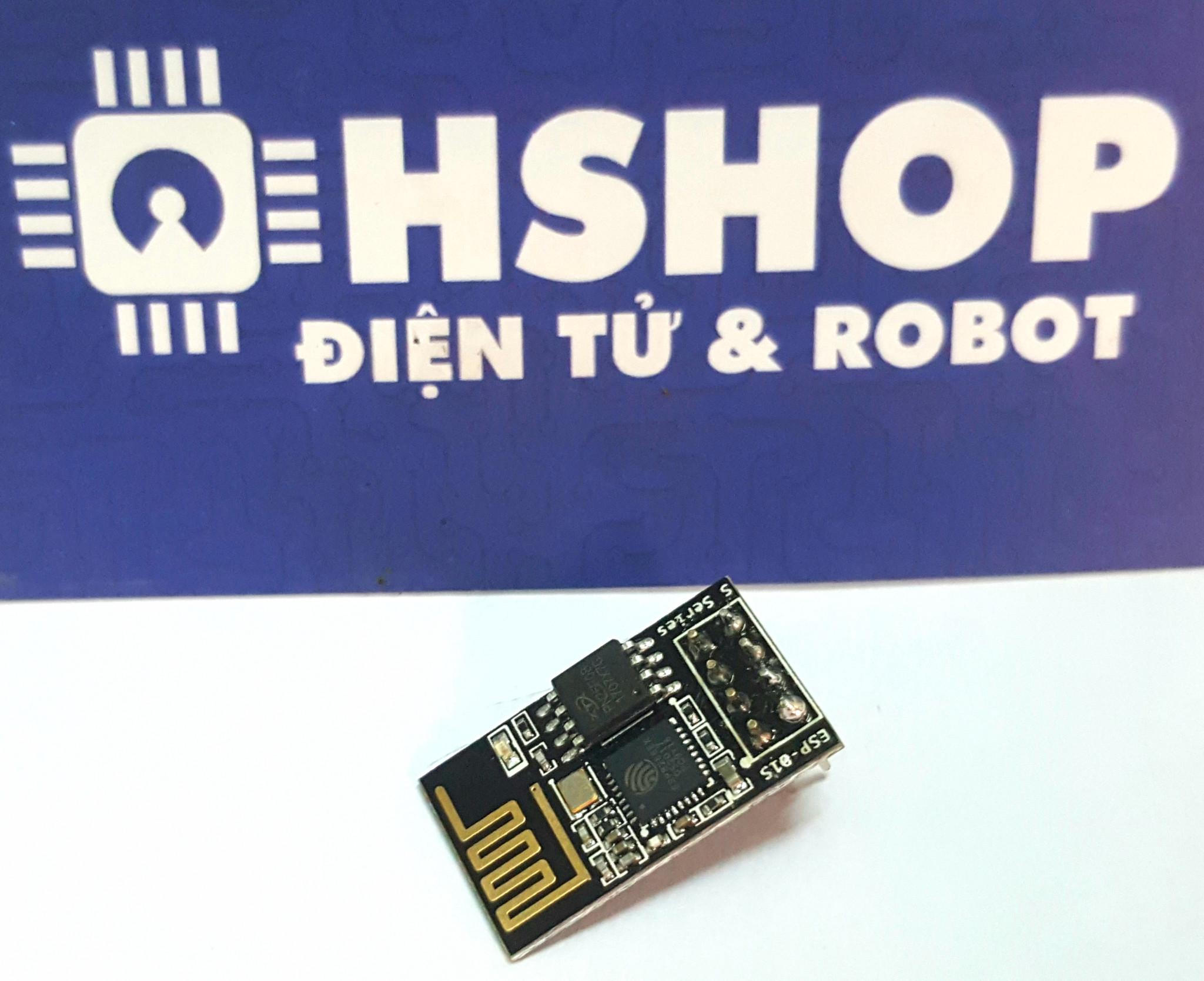

Mạch thu phát Wifi SoC ESP8266 ESP-01S là phiên bản nâng cấp của dòng ESP-01 với nhiều cải tiến về thiết kế, PCB và Anten cho khả năng bắt sóng tốt và ổn định hơn đồng thời nâng cấp Firmware mới bổ sung thêm các tập lệnh AT Command, mạch hoàn toàn tương thích với các phiên bản cũ trước đây về kích thước và kiểu chân.

Mạch thu phát Wifi SoC ESP8266 ESP-01S Ai-Thinker có nhân xử lý bên trong là IC Wifi SoC ESP8266, thường được sử dụng trong các ứng dụng kết nối Wifi, IoT hiện nay, mạch được sản xuất bởi chính hãng Ai-Thinker với quy trình thiết kế, gia công, đo kiểm kỹ càng cho chất lượng mạch tốt và độ ổn định cao.

Mạch thu phát Wifi SoC ESP8266 ESP-01S Ai-Thinker có thiết kế nhỏ gọn, sử dụng giao tiếp UART với bộ tập lệnh AT Command rất dễ sử dụng, hỗ trợ thư viện và code mẫu rất nhiều từ cộng đồng.

Tính năng chính:

  • Model: Wifi SoC ESP8266 ESP-01S Ai-Thinker
  • Main IC: ESP8266 Wi-Fi MCU I Espressif Systems
  • Package: DIP-8
  • Size: 24.7*14.4*11 (±0.2)mm
  • SPI Flash: Default 8Mbit
  • Interface: UART/GPIO
  • IO Port: 2
  • UART Baudrate: Support 300 ~ 4608000 bps, Default 115200 bps
  • Frequency Range: 2412 ~ 2484MHz
  • Antenna: PCB antenna, 2dBi
  • Antenna Transmit Power
    • 802.11b: 16±2 dBm (@11Mbps)
    • 802.11g: 14±2 dBm (@54Mbps)
    • 802.11n: 13±2 dBm (@HT20, MCS7)
  • Receiving Sensitivity
    • CCK, 1 Mbps : -90dBm
    • CCK, 11 Mbps: -85dBm
    • 6 Mbps (1/2 BPSK): -88dBm
    • 54 Mbps (3/4 64-QAM): -70dBm
    • HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
  • Power (Typical Values)
    • Continuous Transmission=>Average˖~71mAˈPeak˖ 500mA
    • Modem Sleep: ~20mA
    • Light Sleep: ~2mA
    • Deep Sleep: ~0.02mA
  • Security: WEP / WPA-PSK / WPA2-PSK
  • Power Supply Voltage: 3.0V ~ 3.6V, Typical 3.3V, Current > 300mA

Trang chủ nhà sản xuất.

Tài liệu tham khảo :

  1. Phần mềm nạp firmware và firmware AT
  2. Tập lệnh AT ESP-01S
  3. Tập lệnh AT  ESP-01S và code mẫu Arduino

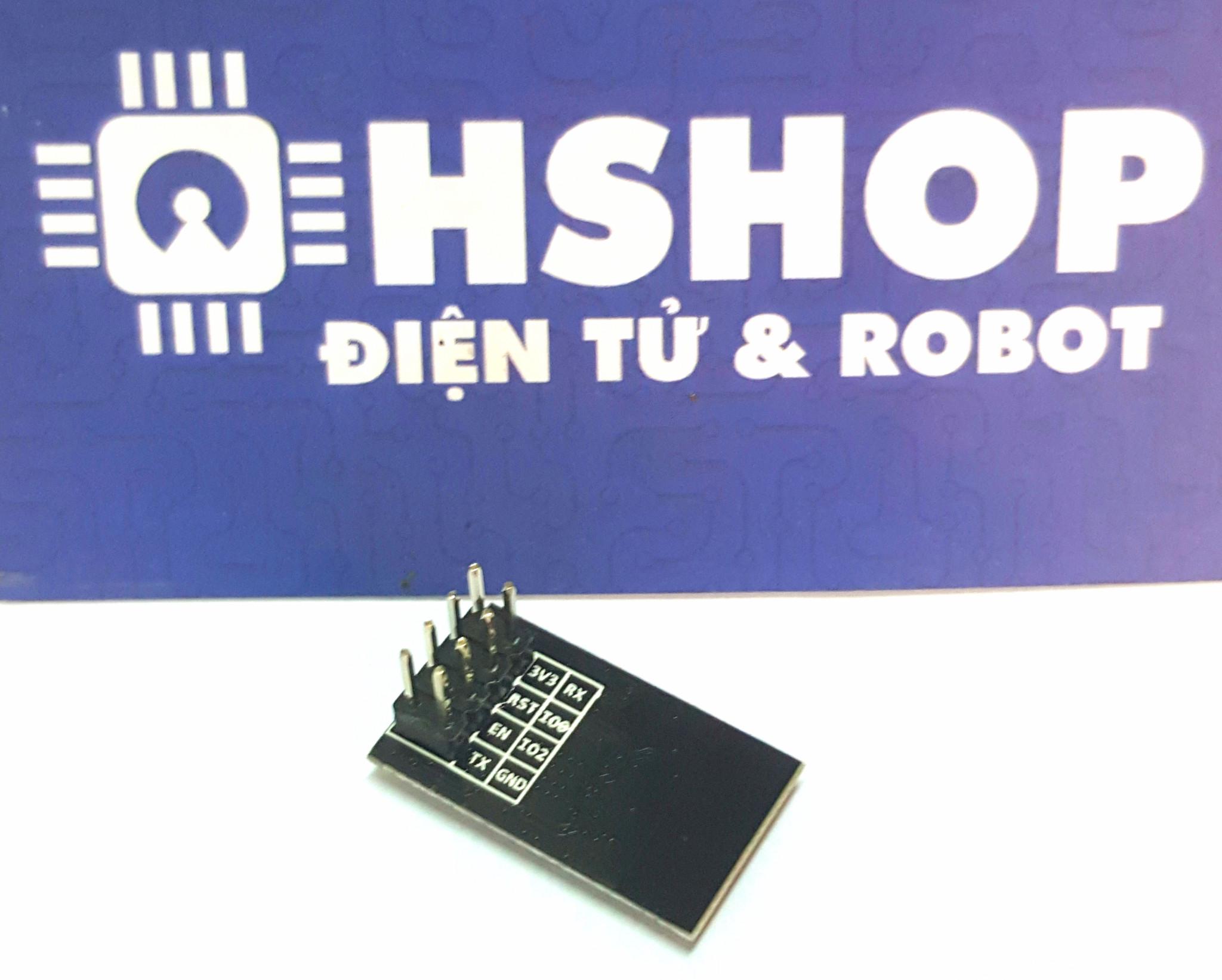

Sơ đồ chân :

Chức năng các chân:

  1. VCC: 3.3V , dòng có thể lên 300mA vì thế cần mạch nguồn riêng  ams1117 5V->3.3V
  2. GND: 0V
  3. Tx: Chân Tx của giao thức UART, kết nối đến chân Rx của vi điều khiển.
  4. Rx: Chân Rx của giao thức UART, kết nối đến chân Tx của vi điều khiển.
  5. RST:  chân reset, kéo xuống mass để reset.
  6. CH_PD: chân này nếu được kéo lên mức cao module sẽ bắt đầu thu phát wifi, kéo xuống mức thấp module dừng phát wifi. Vì ESP8266 khởi động hút dòng lớn nên chúng ta giữ chân này ở mức 0V khi khởi động hệ thống của mình , sau 2 s hãy kéo chân CH_PD lên 3.3V, để đảm bảo module hoạt động ổn định.
  7. GPIO0: kéo xuống thấp cho chế độ upgrade firmware.
  8. GPIO2: không sử dụng.

Lưu ý : KHÔNG cấp nguồn cho ESP-01S bằng nguồn 3.3v của mạch pl2302,cp2102,arduino uno, nano, mega.. có thể gây cháy mạch mà nên dùng các mạch nguồn ngoài hoặc module nguồn xung như hình:
