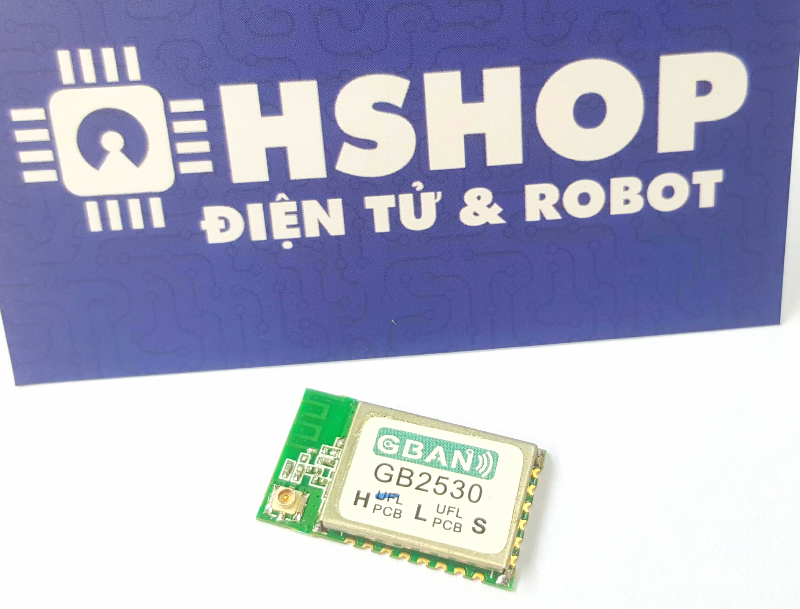

Mạch thu phát RF Zigbee CC2530+PA 2.4Ghz GB2530H

Nhà sản xuất: Import
Giá bán

Mạch thu phát RF Zigbee CC2530 2.4Ghz GB2530H dựa trên nền chip Zigbee SoC CC2350 từ TI, mạch được tích hợp thêm phần khuếch đại công suất phát, thu PA CC2591 đồng thời được thiết kế và đóng gói theo kiểu dáng công nghiệp, rất thích hợp để tích hợp và ứng dụng trong các dự án liên quan đến Zigbee cần công suất phát xa và độ bền cao.

Thông số kỹ thuật:


  • Adapt to the 2.4-GHz IEEE 802.15.4 RF transceiver
  • High receiver sensitivity and robustness
  • Programmable output power up to 21 dBm
  • Only power Can communicate
  • 16-mm × 28-mm Stamps package
  • Suitable for system configuration in line with the worldwide radio frequency
  • Rate regulations: ETSI EN 300 328 and EN 300440
  • (Europe), FCC CFR47 Part 15 (U.S.)
  • And ARIB STD-T-66 (Japan)

Low power consumption

  • Active Mode RX (CPU Idle): 27 mA
  • Active Mode TX 20dBm(CPU Idle):166mA
  • Power mode 1 (4 μs wake-up): 0.2 mA
  • Power mode 2(Sleep timer running): 1 μA
  • Power mode 3 (external interrupt): 0.4 μA
  • Wide supply voltage range (2 V-3.6 V)


  • Use CC2530F256.
  • Excellent performance and low power code prefetch function consumption of 8051 microcontroller core
  • Support for hardware debugging


  • Powerful 5-channel DMA
  • IEEE 802.5.4 MAC timer, general-purpose timer
  • (A 16-bit timer, an 8-bit timer)
  • IR generation circuit
  • 32-kHz sleep timer with capture functionality
  • Hardware support CSMA/CA
  • Support accurate digitization RSSI/LQI
  • Battery monitor and temperature sensor
  • 7 inputs and configurable resolution 12-bit ADC
  • AES Security coprocessor
  • 2 Powerful USART supports a variety of serial communications protocol
  • 18 general I / O pins (17 × 4 mA, 20 mA)
  • Watchdog Timer.
