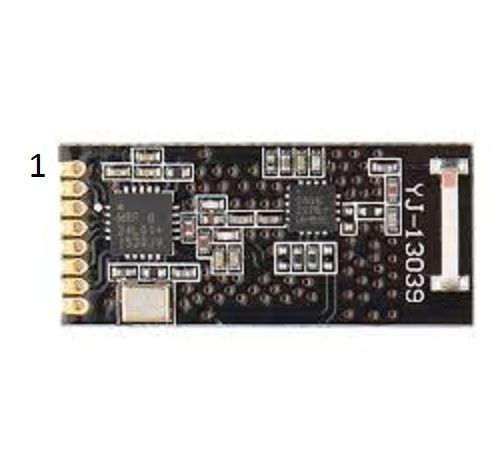

Mạch thu phát RF NRF24L01+ PA LNA 2.4Ghz anten Chip

Nhà sản xuất: Import
Giá bán
125,000₫
Mạch thu phát RF NRF24L01+ PA LNA 2.4Ghz anten Chip (có khếch đại công suất thu phát) sử dụng IC RF chính là NRF24L01+ từ Nordic được thiết kế thêm phần PA (power amplifier) và LNA (Low Noise Amplifier) để có thể tăng công suất và khoảng cách thu phát xa hơn rất nhiều (điều khiện lý tưởng nhà SX công bố có thể truyền được 1000m).

Mạch thu phát RF NRF24L01+ PA 2.4Ghz anten Chip (có khếch đại công suất thu phát) được sử dụng cho các ứng dụng truyền nhận dữ liệu từ xa qua sóng RF giữa các mạch xử lý trung tâm như Vi Điều Khiển, Arduino hay Raspberry Pi,...

Mạch thu phát RF NRF24L01+ PA 2.4Ghz anten Chip (có khếch đại công suất thu phát) có thiết kế nhỏ gọn, xử dụng anten chip có độ xa và độ ổn định cao.

Thông số kỹ thuật:

  • IC chính: NRF24L01+
  • Điện áp cung cấp: 2.2 - 3.3VDC
  • Điện áp giao tiếp GPIO: 3.3VDC, khi giao tiếp với các board mạch 5VDC cần nối tiếp qua trở hoặc sử dụng các mạch chuyển mức điện áp.
  • Giao tiếp: SPI
  • Dòng tiêu thụ: 45mA
  • Tần số sóng: 2.4Ghz
  • Sử dụng tương tự như NRF24L01 không có khuếch đại và có thể giao tiếp với các module không có khuếch đại PA và LNA.
  • Tích hợp khuếch đại công suất phát PA (power amplifier) và LNA (Low Noise Amplifier)
  • Công suất thu phát: 20dBm
  • Tốc độ truyền nhận tối đa: 2Mbit/s
  • Chuẩn chân: 1.27mm SMD
  • Kích thước: 30x12mm
Datasheet NRF24L01.
Code mẫu Arduino.
