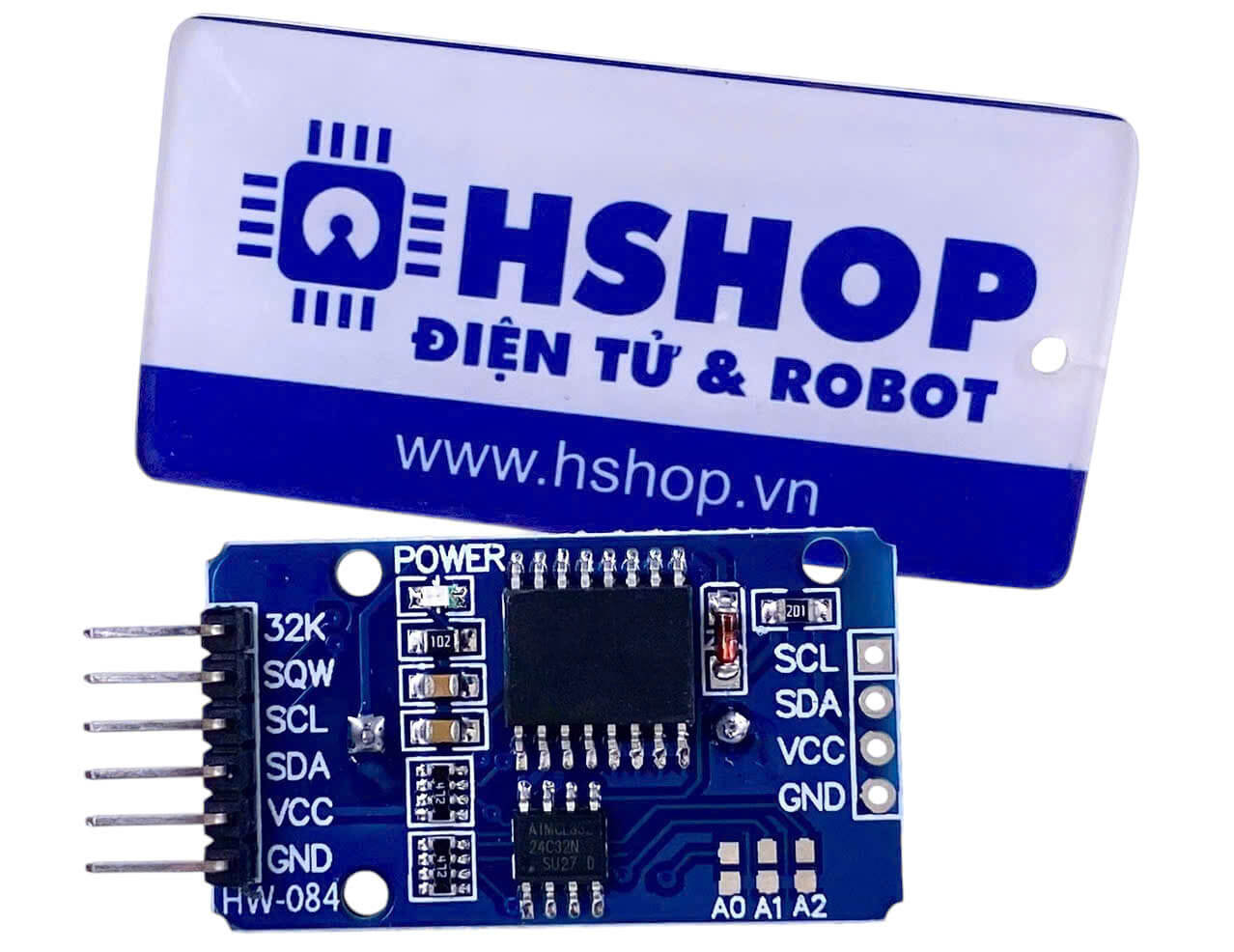

Mạch thời gian thực RTC DS3231

Nhà sản xuất: Import
Giá bán
45,000₫

DS3231 là IC thời gian thực giá rẻ, rất chính xác với thạch anh tích hợp sẵn có khả năng điều chỉnh nhiệt. IC có đầu vào cho pin riêng, tách biệt khỏi nguồn chính đảm bảo cho việc giữ thời gian chính xác. Thạch anh tích hợp sẵn giúp tăng độ chính xác trong thời gian dài hoạt động và giảm số lượng linh kiện cần thiết khi làm board.

Thời gian trong IC được giữ ở dạng: giờ, phút, giây, ngày, thứ, tháng, năm. Các tháng có ít hơn 31 ngày sẽ tự động được điều chỉnh, các năm Nhuận cũng được chỉnh đúng số ngày. Thời gian có thể hoạt động ở chế độ 24h hoặc 12h AmPM. IC còn có chức năng báo động, có thể cài đặt 2 thời gian báo và lịch, có tín hiệu ra là xung vuông. Giao tiếp với IC được thực hiện thông qua I2C bus.

  Trong chip có mạch điện áp chuẩn dùng để theo dõi trạng thái của nguồn VCC, phát hiện lỗi nguồn, tự động chuyển nguồn khi có vấn đề. Có tín hiệu Reset xuất ra cho mạch ngoài, MCU khi nguồn điện phục hồi trạng thái. Ngoài ra trong IC còn có sẵn cảm biến nhiệt độ, có độ chính xác là ± 3°C.

Thông số kỹ thuật

  • Size: dài 38mm, rộng 22mm, cao 14mm
  • Khối lượng 8g
  • Điện thế hoạt động 3.3 - 5.5V
  • Clock: high-precision clock on chip DS3231
  • Clock Accuracy: 040 ℃ range, the accuracy 2ppm, the error was about 1 minute
  • Thông tin Thời gian: giờ, phút, giây, ngày, thứ, tháng, năm, đến 2100.
  • Cảm biến nhiệt trên IC có độ chính xác ± 3 ℃
  • I2C bus có tốc độ tối đa 400Khz

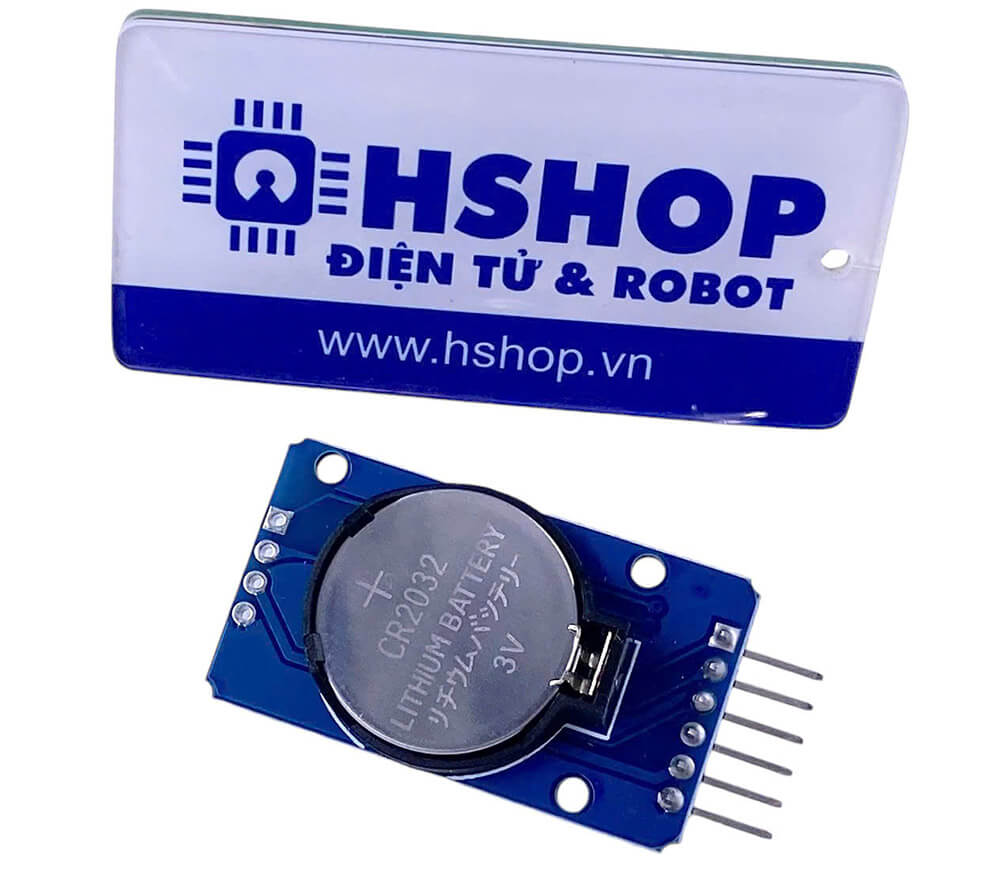

  • Kèm thêm pin sạc được CR2032
  • Kèm thêm memory IC AT24C32 (32k bits)
