Mạch GSM GPRS GPS Bluetooth SIM808 tích hợp nguồn xung và IC đệm.

Nhà sản xuất: Import
Giá bán
780,000₫

Mạch GSM GPRS GPS Bluetooth SIM808 là bản nâng cấp của mạch SIM908 cũ với đầy đủ các tính năng GSM/GPRS/GPS nhưng có thêm Bluetooth, có độ chính xác và độ ổn định cao hơn.

Mạch GSM GPRS GPS Bluetooth SIM808 tích hợp nguồn xung và IC đệm có thiết kế nhỏ gọn nhưng vẫn mang độ bền và độ ổn định cao, mạch được tích hợp các thiết kế cần thiết cho module Sim: Mạch nguồn xung giảm áp, Tụ lọc và ổn định nguồn, mạch chuyển mức tín hiệu TTL Mosfet tần số cao, Khe Micro Sim và Led báo hiệu trạng thái.

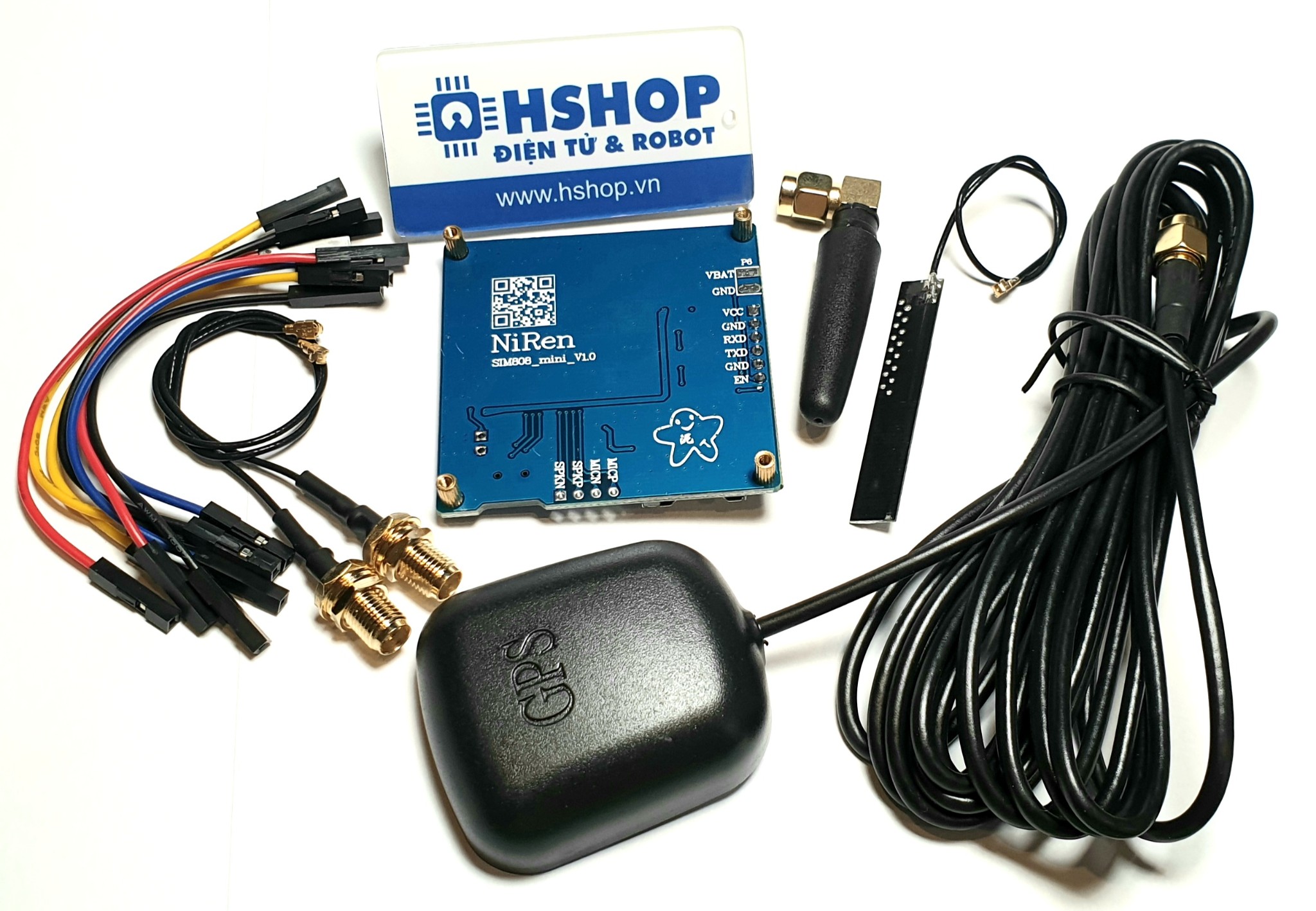

Mạch GSM GPRS GPS Bluetooth SIM808 tích hợp nguồn xung và IC đệm thích hợp cho các ứng dụng cần kết hợp các yếu tố GSM/GPRS/GPS, Bluetooth, cần độ bền và độ ổn định cao, mạch đi kèm anten GSM, anten GPS và anten Bluetooth.

Thông số kỹ thuật

  • Sử dụng module GSM GPRS GPS Bluetooth SIM808
  • Nguồn đầu vào: 5-18VDC, lớn hơn 1A.
  • Mức tín hiệu giao tiếp: TTL (3.3-5VDC)
  • Tích hợp chuyển mức tín hiệu TTL Mosfet tốc độ cao.
  • Tích hợp mạch giảm áp xung và tụ lọc, ổn định nguồn.
  • Tích hợp ke cắm Micro Sim.
  • Tích hợp Led báo trạng thái.
  • Thiết kể nhỏ gọn, bền bỉ, chống nhiễu.

Sơ đồ chân:

  • VBAT: Pad hàn pin, cực dương 3.7VDC.
  • GND: Mass, 0VDC.
  • VCC: Nguồn dương từ 5-18VDC, lớn hơn 1A
  • GND: Mass, 0VDC.
  • RXD: Chân nhận tín hiệu TTL, chấp nhận mức 3.3 và 5VDC.
  • TXD: Chân truyền tín hiệu TTL, chấp nhận mức 3.3 và 5VDC.
  • GND: Mass, 0VDC.
  • EN: Mặc định nối lên cao, chức năng dùng để khởi động (Enable) hoặc dừng hoạt động (Disable) Module Sim900, nếu nếu muốn module Sim900 dừng hoạt động bạn có thể nối chân này xuống âm GND (0VDC).
  • SPKN: Ngõ ra loa Speaker âm
  • SPKP: Ngõ ra loa Speaker dương.
  • MICP: Ngõ vào Micro dương.
  • MICN: Ngõ vào Micro âm.


Để test hoạt động của module, bạn có thể dùng Vi điều khiển với giao tiếp UART hoặc tốt nhất và nhanh nhất là sử dụng mạch chuyển từ USB sang UART và truyền lệnh AT trực tiếp từ máy tính.

Lưu ý : chân TX , RX của sim808 nối với TX , RX của thiết bị điều khiển (đấu song song, không đấu chéo)

Phần mềm Terminal dùng với mạch USB sang UART để test SIM900 trực tiếp từ máy tính.

Datasheet SIM808

Arduino code
