Mạch sạc pin và ắc quy 6~60VDC 30A có bảo vệ

Nhà sản xuất: Import
Giá bán
155,000₫

Mạch sạc pin và ắc quy 6~60VDC 30A có bảo vệ được sử dụng để sạc pin và ắc quy với màn hình hiển thị điện áp, phím bấm điều chỉnh giới hạn điện áp sạc và ngắt với khả năng sạc pin và ắc quy từ 6~60VDC dòng sạc tối đa 30A, mạch có thể sử dụng để sạc pin nối tiếp hoặc song song, sạc acquy, lưu ý cần nắm rõ và tính toán đúng để thiết lập điện áp ngắt khi đầy chính xác trên mạch tránh trường hợp hư hỏng mạch hoặc nổ pin, bình acquy vì sạc quá áp.

Thông số kỹ thuật:

  • Điện áp đầu vào: 6~60VDC (lưu ý điện áp đầu vào phải BẰNG điện áp bình khi đầy).
  • Dòng sạc tối đa: 30A.
  • Màn hình hiển thị điện áp sạc và thiết lập các thông số.
  • Phím bấm điều chỉnh thông số điện áp bắt đầu sạc (L) và điện áp ngắt khi đầy (H).
  • Đèn led báo sạc và đầy bình.

Hướng dẩn sử dụng:

  1. Tính toán điện áp sạc chuẩn, ví dụ ta mắc song song 2 cell pin 18650 điện áp đầy 4.2VDC, điện áp trung bình 3.7VDC ta sẽ lựa chọn hai mức sạc và ngắt tương ứng là: 7.4VDC và 8.4VDC.
  2. Nhấn tì phím SET 3s sẽ hiện lên ký tự L hoặc H (điều chỉnh thay đổi bằng nút + và -).
  3. Nhấn lần SET để chọn L ta thiết lập điện áp bắt đầu sạc (dưới điện áp này tự động kích hoạt sạc, đèn led đỏ trên mạch sẽ sáng), nhấn SET lần nữa để lưu.
  4. Thực hiện lại bước 1 và chọn H, ta thiết lập điện áp ngắt khi đầy (trên điện áp này tự động ngắt sạc, đèn xanh lá trên mạch sẽ sáng), nhấn SET lần nữa để lưu.

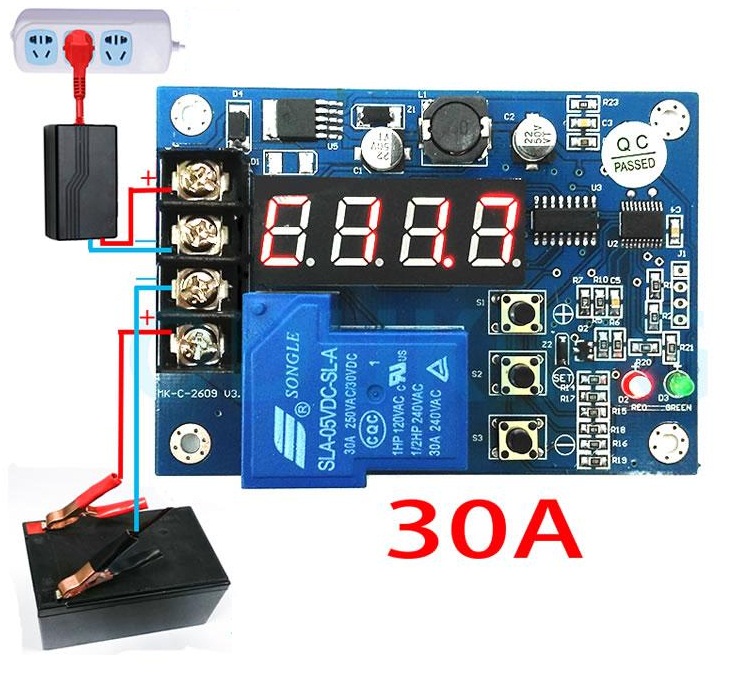

  5. Kết nối Nguồn DC vào hai chân DC-và DC+ của mạch, lưu ý nguồn cần bằng điện áp đầy của pin hoặc ắc quy.
  6. Kết nối pin hoặc acquy vào mạch và bắt đầu tiến trình sạc.
