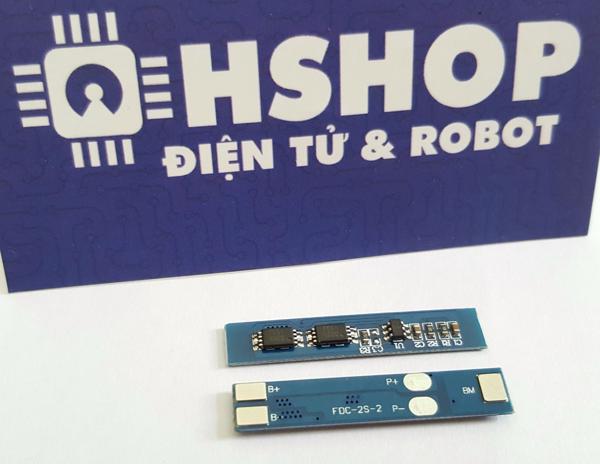

Mạch sạc pin Lithium, 18650 2 cell nối tiếp 3A

Nhà sản xuất: Import
Giá bán
20,000₫

Mạch sạc pin Lithium, 18650 2 cell nối tiếp 3A có dòng sạc và xả tối đa lên lến 3A, được sử dụng để sạc 2 cell pin Lithium hoặc 18650 có điện áp trung bình 3.7~4.2VDC mắc nối tiếp, mạch có chức năng ngắt khi đầy, bảo vệ chập nguồn, quá áp và pin dưới áp quy định.

Mạch sạc pin Lithium, 18650 2 cell nối tiếp 3A có thiết kế, chất lượng gia công và linh kiện rất tốt, phù hợp trong các thiết kế cần có mạch quản lý pin, sạc.

Thông số kỹ thuật:

  • Mạch sạc pin Lithium, 18650 2 cell nối tiếp 3A
  • Chỉ sử dụng với pin Lithium, pin 18650 có điện áp trung bình 3.7~4.2VDC.
  • Charging voltage: 8.4~9VDC
  • Overcharge voltage range: 4.25~4.35 ± 0.05VDC
  • Over discharge voltage range: 2.5~3.0 ± 0.05VDC
  • Upper working current: 3A
  • Upper limit instantaneous current: 5A
  • Quiescent current: less than 3uA
  • Effective life: more than 50,000 hours
  • Internal resistance: less than 45mΩ
  • Tự động ngắt khi sạc đầy.
  • Tự động ngắt khi pin yếu.
  • Tự động ngắt khi chập điện.
  • Kích thước: 36 x 6 x 1mm

Hướng dẫn sử dụng:

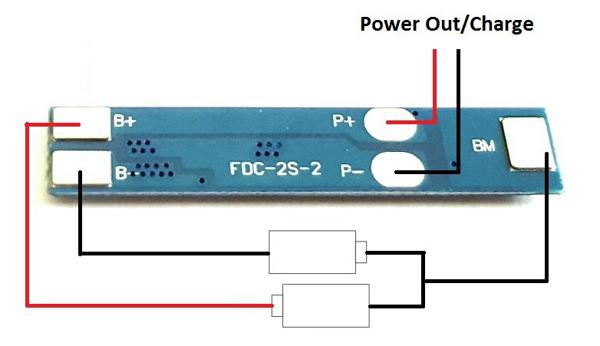

Kiểm tra cell pin Lithium hoặc 18650 có điện áp trên 3.7VDC và nối vào mạch theo sơ đồ dưới đây, (lưu ý không để điện áp pin quá thấp khi nối vào sẽ làm mạch không nhận được pin hoặc cháy mạch).

Cấp nguồn 8.4~9VDC vào P+ và P- để để sạc pin hoặc lấy nguồn từ tiếp điểm này để cấp cho tải sử dụng (có thể sử dụng mạch giảm áp DC để tạo nguồn 8.4~9VDC sạc cho pin).
