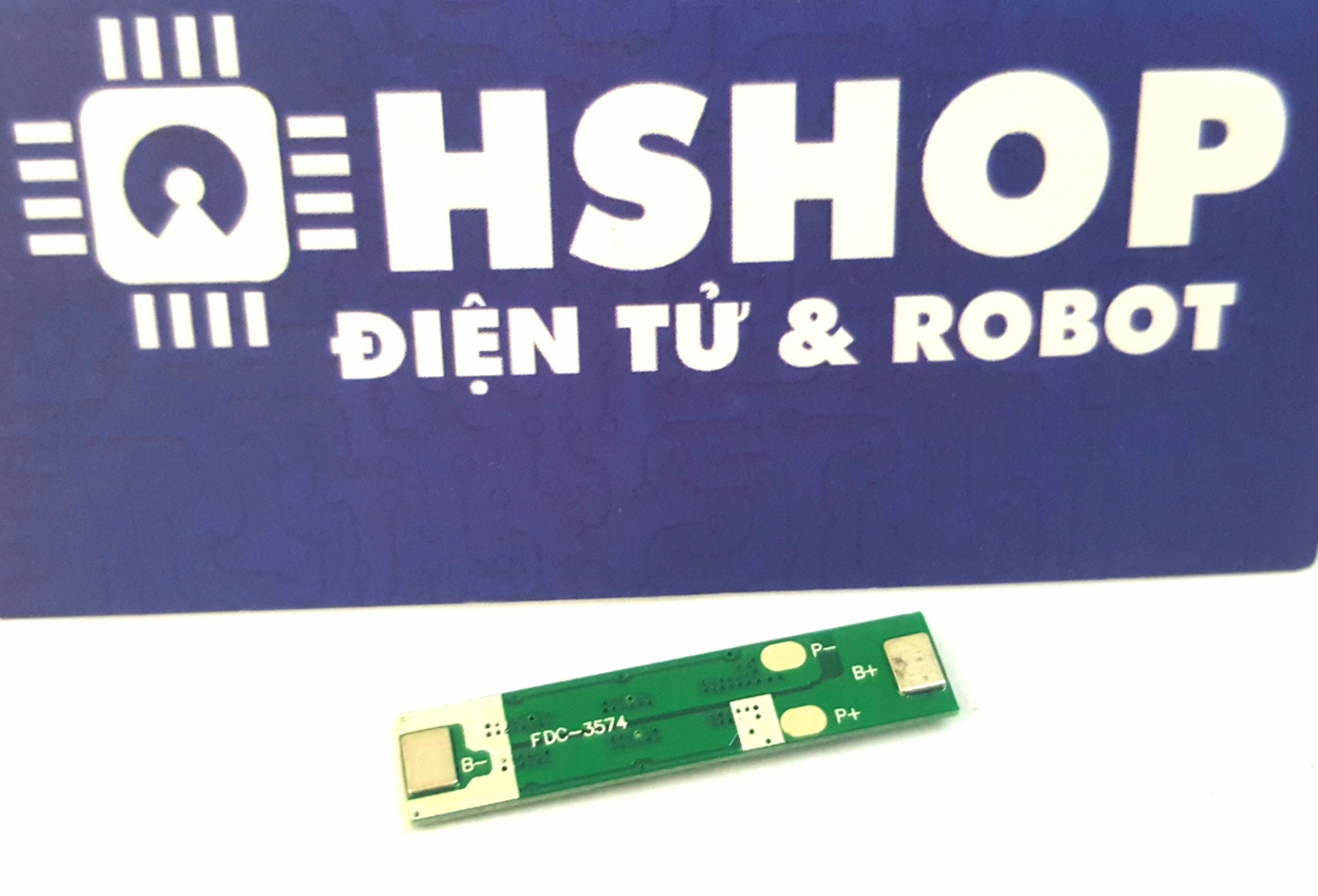

Mạch sạc pin Lithium, 18650 1 cell 6A

Nhà sản xuất: Import
Giá bán
18,000₫

Mạch sạc pin Lithium, 18650 1 cell 6A sử dụng 3 MOSTFET cho dòng xả tối đa lên lến 6A, được sử dụng để sạc 1 cell pin Lithium hoặc 18650 có điện áp trung bình 3.7~4.2VDC, mạch có chức năng ngắt khi đầy, bảo vệ chập nguồn, quá áp và pin dưới áp quy định.

Mạch sạc pin Lithium, 18650 1 cell 6A có thiết kế, chất lượng gia công và linh kiện rất tốt, phù hợp trong các thiết kế cần có mạch quản lý pin, sạc.

Thông số kỹ thuật:

  • Mạch sạc pin Lithium, 18650 1 cell 6A

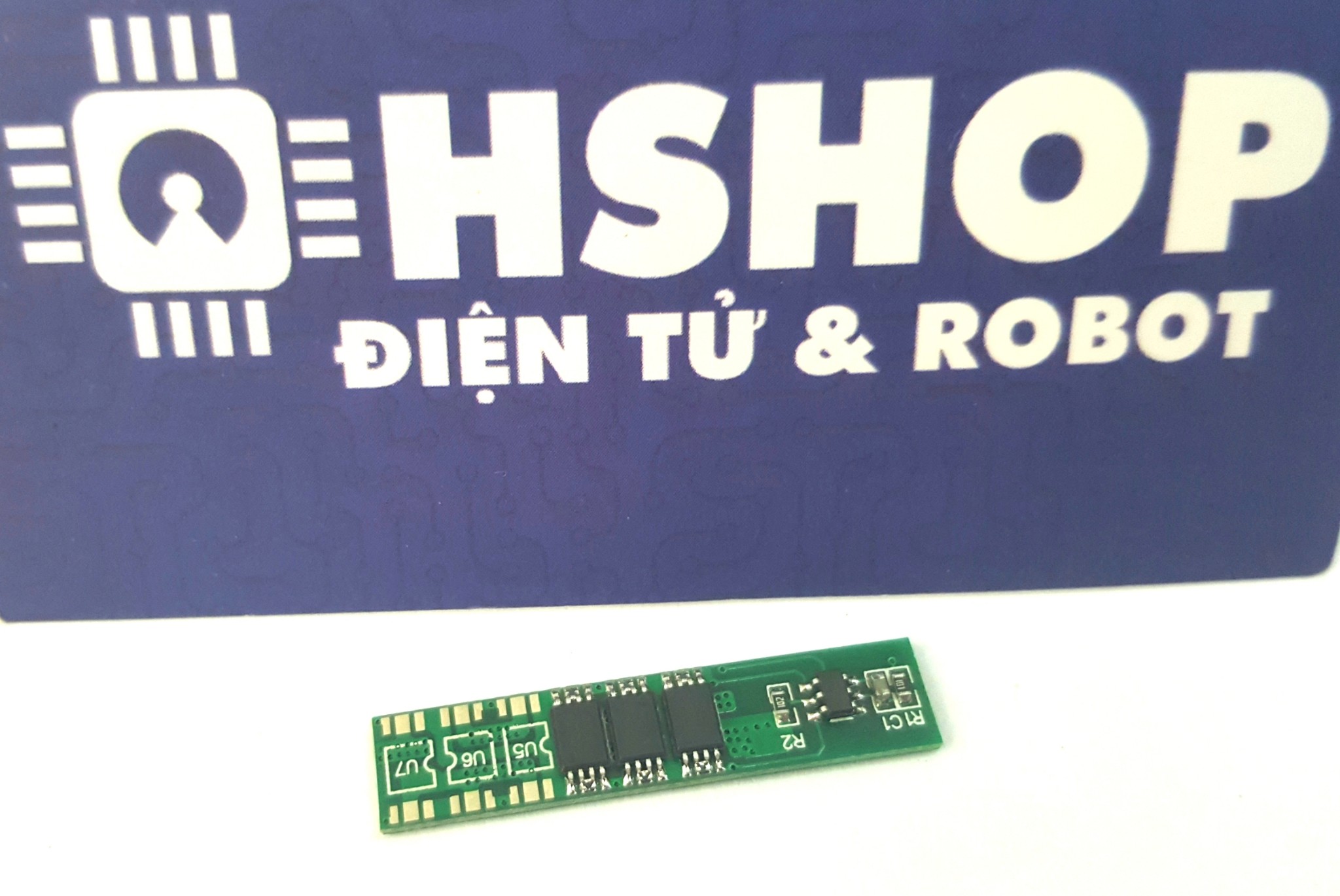

  • IC components: DW01 + MOSFET 8205A * 3
  • Chỉ sử dụng với pin Lithium, pin 18650 có điện áp trung bình 3.7~4.2VDC.
  • Charging voltage: 4.2VDC
  • Overcharge detection voltage: 4.25 ± 0.05VDC
  • Overcharge release voltage: 4.23 ± 0.05VDC
  • Over discharge detection voltage: 2.45 ± 0.1VDC
  • Upper limit continuous current: 6A
  • Overcurrent detection current: 7.5A
  • Tự động ngắt khi sạc đầy
  • Tự động ngắt khi pin yếu.
  • Sạc riêng rẽ từng cell pin.
  • Tự động ngắt khi chập điện.
  • Kích thước: 35 x 7.4 x 2.2mm

Hướng dẫn sử dụng:

Kiểm tra cell pin Lithium hoặc 18650 có điện áp trên 3.7VDC và nối vào mạch qua hai tiếp điểm B+ và B-. (lưu ý không để điện áp pin quá thấp khi nối vào sẽ làm mạch không nhận được pin hoặc cháy mạch).

Cấp nguồn 4.2VDC vào P+ và P- để để sạc pin hoặc lấy nguồn từ tiếp điểm này để cấp cho tải sử dụng (có thể sử dụng mạch giảm áp DC để tạo nguồn 4.2VDC sạc cho pin).
