Mạch GSM GPRS Sim900A Mini V1

Nhà sản xuất: Import
Giá bán
280,000₫

Mạch GSM GPRS Sim900A Mini V1 được thiết kế nhỏ gọn với chi phí thấp nhưng vẫn đảm bảo được khả năng hoạt động tốt. Mạch được thiết kế ra các chân cơ bản của SIM900A, tích hợp khe cắm Micro Sim và Anten GSM Ipex đi kèm.

Mạch GSM GPRS Sim900A Mini V1 được thiết kế để có khả năng cấp nguồn trực tiếp 5VDC và nguồn không cần phải có dòng lớn (nhờ có diod và tụ bù), có thể sử dụng trực tiếp chân 5V của Arduino hoặc nguồn 5VDC từ cổng usb máy tính.

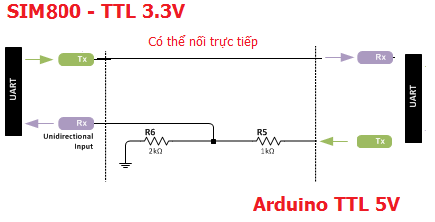

Lưu ý nếu các bạn muốn sử dụng mạch này cho dự án, chạy lâu dài và ổn định thì nên cấp nguồn từ 2A trở lên, ngoài ra các chân GPIO của SIM900A chạy mức Logic 3.3V nên khi mắc với Vi điều khiển hoặc các mạch có mức Logic 5V thì nên cho qua IC đệm, mạch chuyển mức tín hiệu Logic hoặc ít nhất mắc cầu phân áp bằng điện trở trước khi vào chân Vi điều khiển.

Nguồn cổng usb của sạc điện thoại, hay adaptor không qua mạch giảm áp nên có thể lớn hơn 5V (khoản 5.15V) nên không sử dụng được vì sẽ làm cháy sim900A.

Thông số kỹ thuật:

  • IC chính: Module GSM GPRS Sim900A.
  • Nguồn cấp: 4.5-5V, có thể sử dụng với nguồn dòng thấp từ 500mAh trở lên (như cổng USB, nguồn từ Board Arduino). Khuyên dùng nguồn 2A để đảm bảo hiệu suất hoạt động của SIM
  • Tích hợp Khe Micro Sim.
  • Tích hợp led báo trạng thái Sim900.
  • Tích hợp tụ bù điện dung cao và Diod giảm áp để có thể cấp 5VDC và nguồn dòng thấp.
  • Dòng khi ở chế độ chờ: 10 mA
  • Dòng khi hoạt động: 100 mA đến 2A.
  • Kích thước: 2.5 cm x 3.1 cm

Thứ tự các chân như hình:

Chức năng các chân:

  • GND: Chân Mass, cấp 0V.
  • 5V : Nguồn dương cấp 5VDC nuôi Module Sim900A hoạt động.
  • BAT: Nếu sử dụng pin Lion 3.7VDC thì dùng chân này để cấp nguồn.
  • DTR: Chân chức năng của Module SIM900A, có thể không sử dụng.
  • TXD: Chân truyền Uart TX.
  • RXD: Chân nhận Uart RX.
  • LL: Chân Linein_L của Sim900, có thể không sử dụng.
  • LR: Chân Linein_R của Sim900, có thể không sử dụng.
  • McN: Chân Mic_N của Sim900, có thể không sử dụng.
  • McP: Chân Mic_P của Sim900, có thể không sử dụng.

Tài liệu tham khảo:
