Mạch GSM GPRS GPS A7 V2

Nhà sản xuất: Import
Giá bán
420,000₫

Mạch GSM GPRS GPS A7 V2 có thiết kế nhỏ gọn, tích hợp đầy đủ các tính năng GSM GPRS như các module Sim hiện có trên thị trường như Sim900, Sim800,...ngoài ra module sim A7 còn được bổ sung khả năng định vị toàn cầu GPS tương tự như Sim808.

Mạch GSM GPRS GPS A7 V2 được điều khiển qua giao tiếp qua UART với bộ tập lệnh AT quen thuộc đi kèm, rất dễ để điều khiển, lập trình và kết nối với Vi điều khiển hoặc kết nối trực tiếp với máy tính qua mạch chuyển USB - UART.

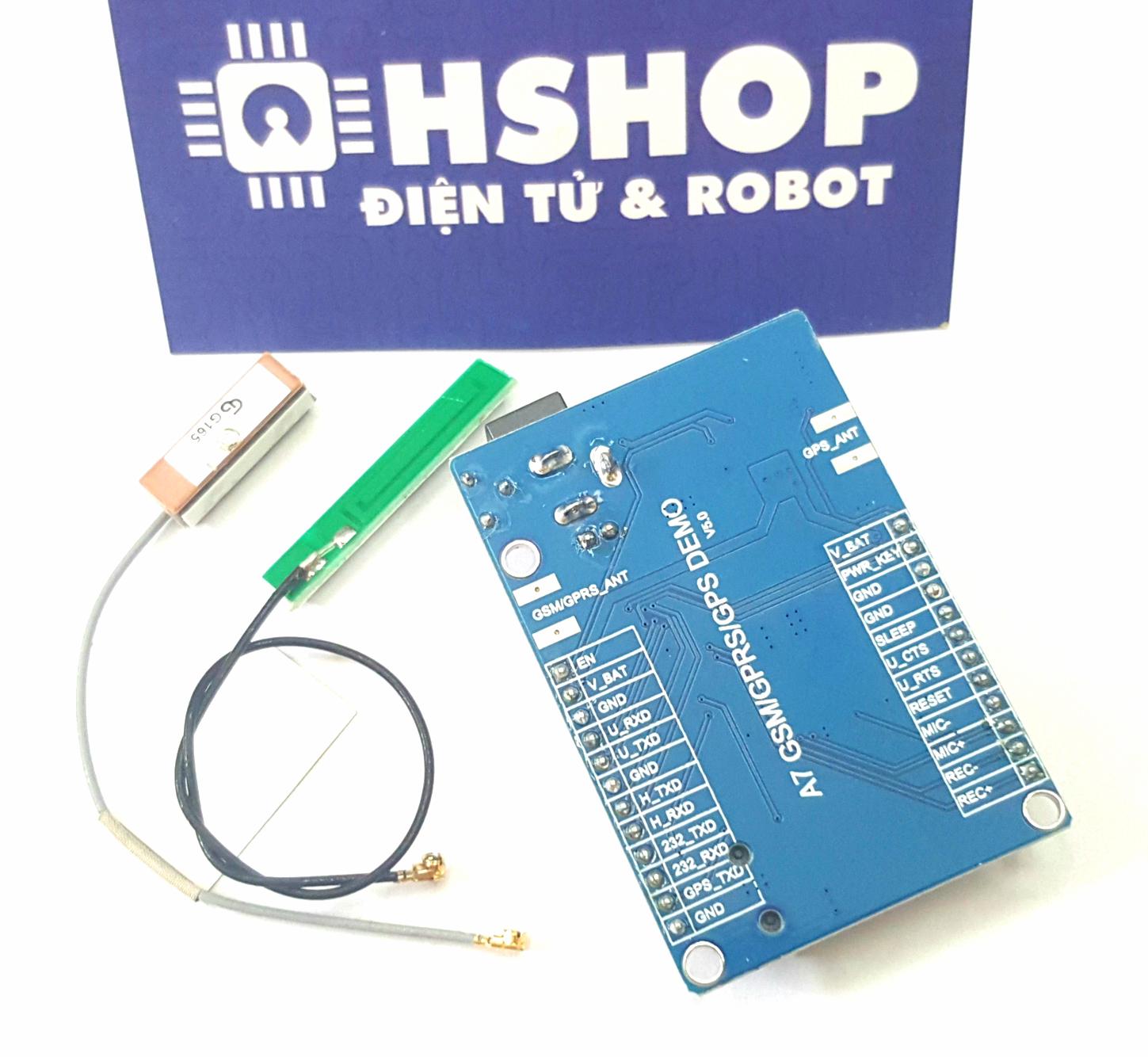

Lưu ý mạch đi kèm 2 anten GPS và GSM.

Thông số kỹ thuật:

  • IC chính: Module GSM GPRS A7
  • Tần số hoạt động: Quad-band network, 850 / 900 / 1800 / 1900Mhz.
  • Nguồn hoạt động: 5 ~ 9VDC, >1A (Thông qua Jack nguồn DC tròn hoặc chân Vin)
  • Dòng standby < 5ma
  • Tích hợp khe cắm Micro Sim.
  • Giao tiếp: UART TTL 3.3 ~ 5VDC/ RS232
  • GPRS Class 10
  • Sensitivity: <-105
  • Supports voice calls
  • Supports SMS messages
  • GPIO-level 2.8V
  • Supports GPRS data services, the maximum data rate, download 85.6Kbps, upload 42.8Kbps
  • Support standard GSM07.07,07.05 AT commands and Ai Thinker extended commands
  • Supports 2 serial ports:download a serial port and AT command port.
  • AT commands support the standard AT, and TCP/IP command interface
  • Support for digital audio and analog audio, support HR,FR,EFR,AMR speechcoding
  • Support GPS+AGPS
  • GPS location information support a separate serial NEMA output and read by AT
  • Baud rate: mặc định 115200bps, có thể cấu hình lại bằng AT command.
  • Tích hợp Jack âm thanh 3.5mm và chân cắm Micro.
  • Pin pitch: 2.54mm
  • Kích thước: 61 x 42mm

Sơ đồ chân:

  • EN: Chân Enable module Sim A7, mặc định là Enable, thường không sử dụng.
  • V_BAT: Chân cấp nguồn pin từ 3.7~4.2VDC, lưu ý quá nguồn Module Sim sẽ bị cháy.
  • GND: Chân Mass, 0VDC.
  • U_RXD:Chân RX giao tiếp UART TTL
  • U_TXD: Chân TX giao tiếp UART TTL
  • GND: Chân Mass, 0VDC.
  • H_TXD: Chân Debug của Module Sim A7, thường không sử dụng.
  • H_RXD: Chân Debug của Module Sim A7, thường không sử dụng.
  • RS232_RXD: Chân RX giao tiếp RS232
  • RS232_TXD: Chân TX giao tiếp RS232
  • GPS_TX: Chân truyền tín hiệu GPS (thường không sử dụng).
  • GND: Chân Mass, 0VDC.


  • V_BAT: Chân cấp nguồn pin từ 3.7~4.2VDC, lưu ý quá nguồn Module Sim sẽ bị cháy.
  • PWR_key: Chân Khởi động nguồn Module Sim A7, thường ta sử dụng nút bắm PWR sẵn trên mạch để bật hoặc tắt Module Sim.
  • GND: Chân Mass, 0VDC.
  • GND: Chân Mass, 0VDC.
  • Sleep: Chân kích hoạt chế độ Low Power (Sleep) của Module Sim A6, kéo xuống Mass (0VDC)để kích hoạt.
  • U_CTS: Chân UART CTS (thường không sử dụng)
  • U_RTS: Chân UART RTS (thường không sử dụng)
  • Reset: Chân Reset Module Sim A7
  • Mic-: Chân Micro Module Sim A7
  • Mic+: Chân Micro Module Sim A7
  • REC+: Chân REC Module Sim A7
  • REC-: Chân REC Module Sim A7
