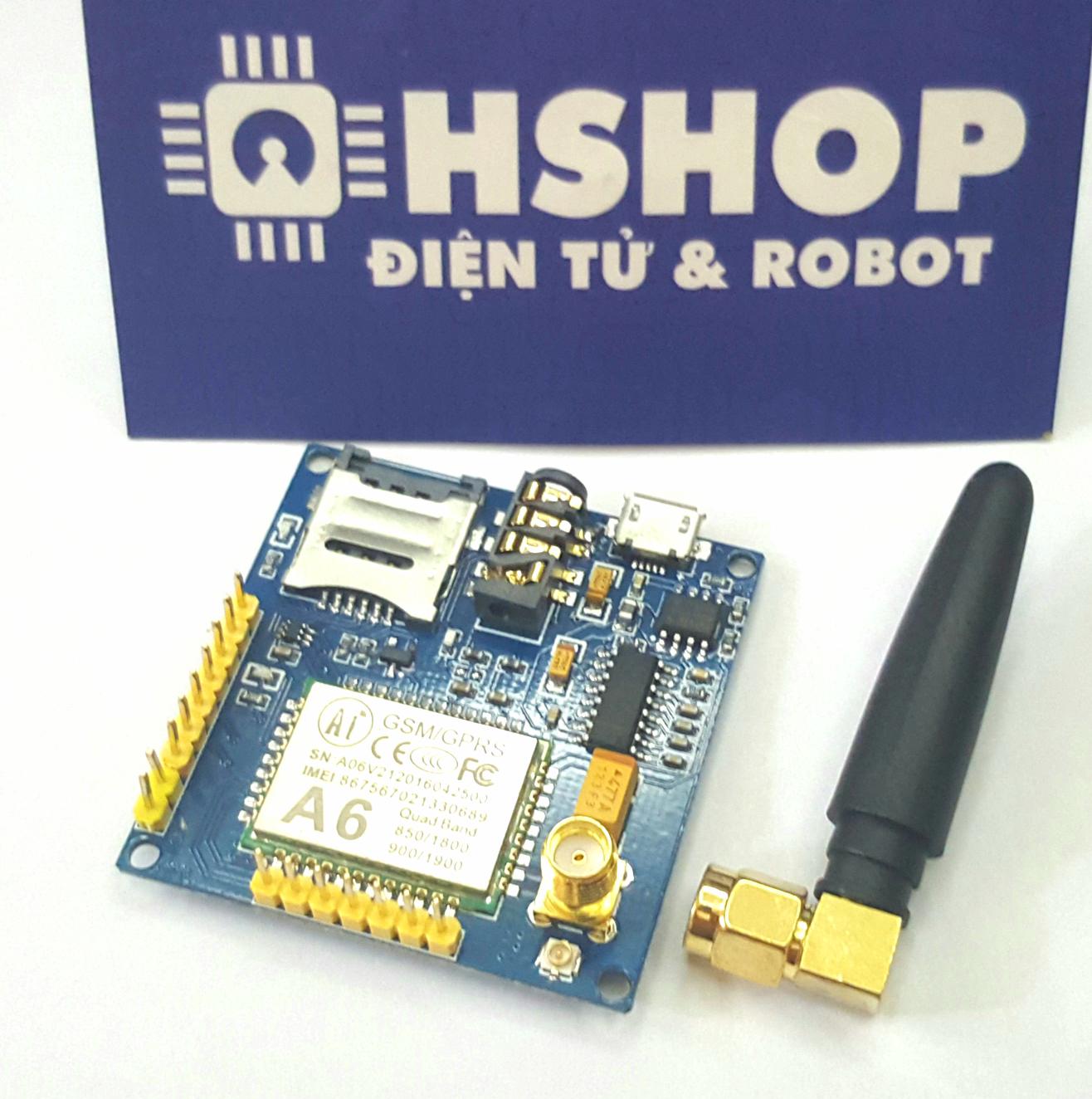

Mạch GSM GPRS A6

Nhà sản xuất: Import
Giá bán
260,000₫

Mạch GSM GPRS A6 có thiết kế nhỏ gọn, tích hợp đầy đủ các tính năng GSM GPRS như các module Sim hiện có trên thị trường như Sim900, Sim800,...

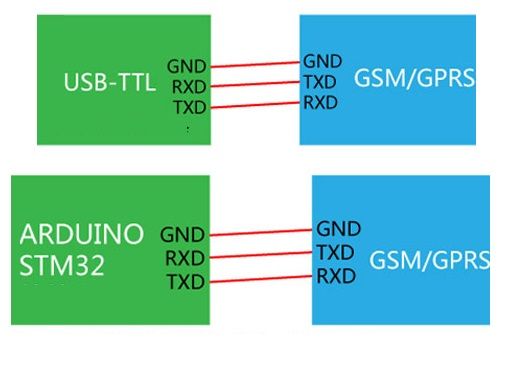

Mạch GSM GPRS A6 được điều khiển qua giao tiếp qua UART với bộ tập lệnh AT quen thuộc đi kèm, rất dễ để điều khiển, lập trình và kết nối với Vi điều khiển hoặc kết nối trực tiếp với máy tính qua mạch chuyển USB - UART.

Thông số kỹ thuật:

  • IC chính: Module GSM GPRS A6
  • Tần số hoạt động: Quad-band network, 850 / 900 / 1800 / 1900Mhz.
  • Nguồn hoạt động: 5 ~ 9VDC, >1A (Thông qua cổng Micro USB hoặc chân VCC_In)
  • Dòng điện hoạt động: max 2A
  • Dòng điện nghỉ: 5mA
  • Tích hợp khe cắm Micro Sim.
  • Giao tiếp: UART TTL 3.3 ~ 5VDC/ RS232
  • Baud rate: mặc định 115200bps, có thể cấu hình lại bằng AT command.
  • Tích hợp Jack âm thanh 3.5mm và chân cắm Micro.
  • Send and receive SMS messages.
  • Send and receive GPRS data (TCP/IP, HTTP, etc.)
  • Pin pitch: 2.54mm
  • Onboard antenna interface: SMA đi kèm Anten GSM.
  • Kích thước: 22.8×16.8×2.5mm

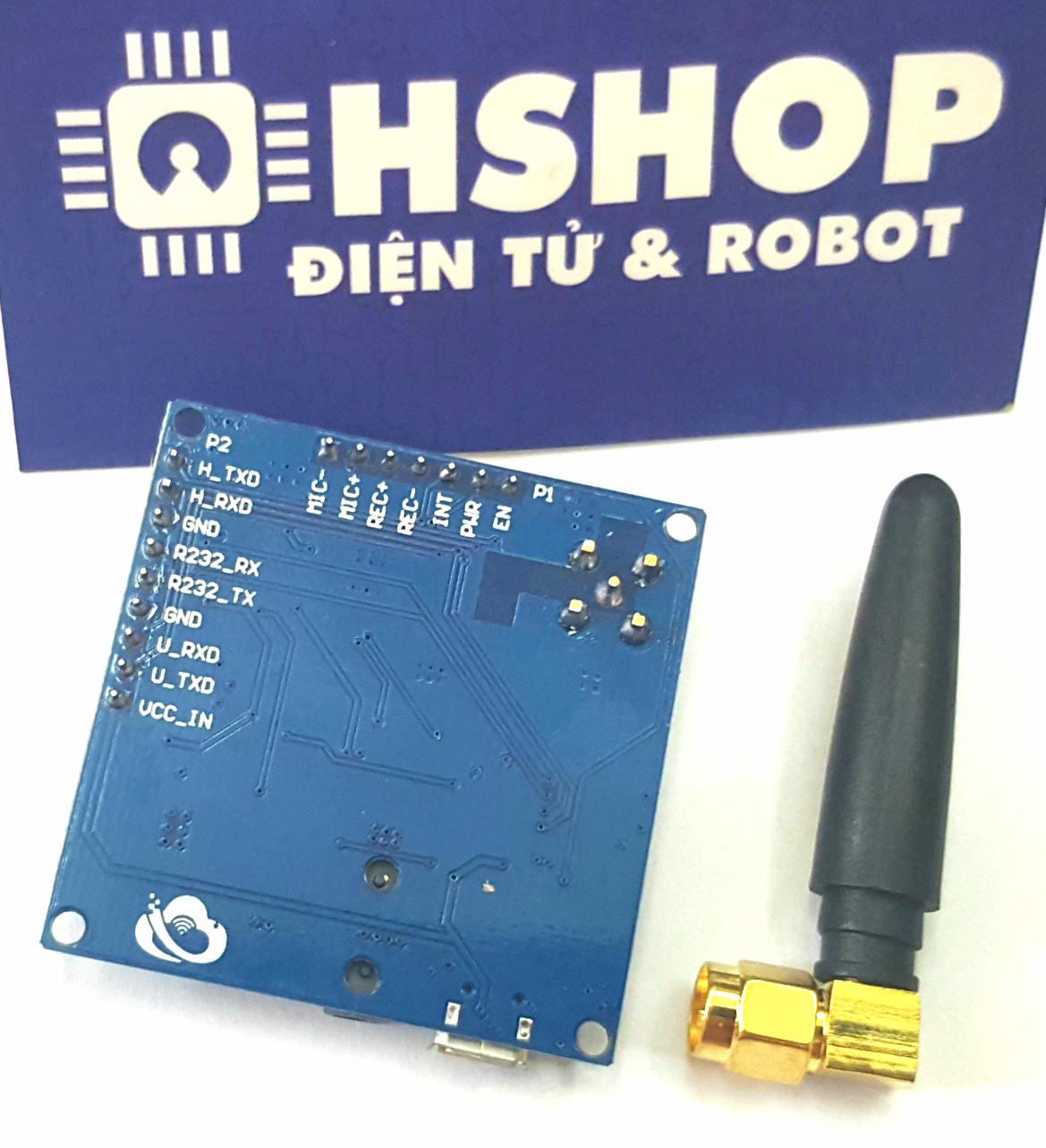

Sơ đồ chân:

  • H_TXD: Chân Debug của Module Sim A6, thường không sử dụng.
  • H_RXD: Chân Debug của Module Sim A6, thường không sử dụng.
  • GND: Chân Mass, 0VDC.
  • RS232_RXD: Chân RX giao tiếp RS232
  • RS232_TXD: Chân TX giao tiếp RS232
  • GND: Chân Mass, 0VDC.
  • U_RXD:Chân RX giao tiếp UART TTL
  • U_TXD: Chân TX giao tiếp UART TTL
  • VCC_IN: Nguồn vào 5~9VDC, > 1A.


  • Mic-: Chân Micro Module Sim A6
  • Mic+: Chân Micro Module Sim A6
  • REC+: Chân REC Module Sim A6
  • REC-: Chân REC Module Sim A6
  • INT: Chân kích hoạt chế độ Low Power (Sleep) của Module Sim A6, kéo xuống Mass (0VDC)để kích hoạt.
  • PWR: Chân Khởi động nguồn Module Sim A6, mặc định kích hoạt khi cấp nguồn.
  • EN: Chân Enable module Sim A6, mặc định là Enable, thường không sử dụng.

Hướng dẫn sử dụng modue Sim A6 và tập lệnh AT.
