Mạch Điều Khiển Wifi Relay ESP8266 V12

Nhà sản xuất: Khác
Giá bán
230,000₫

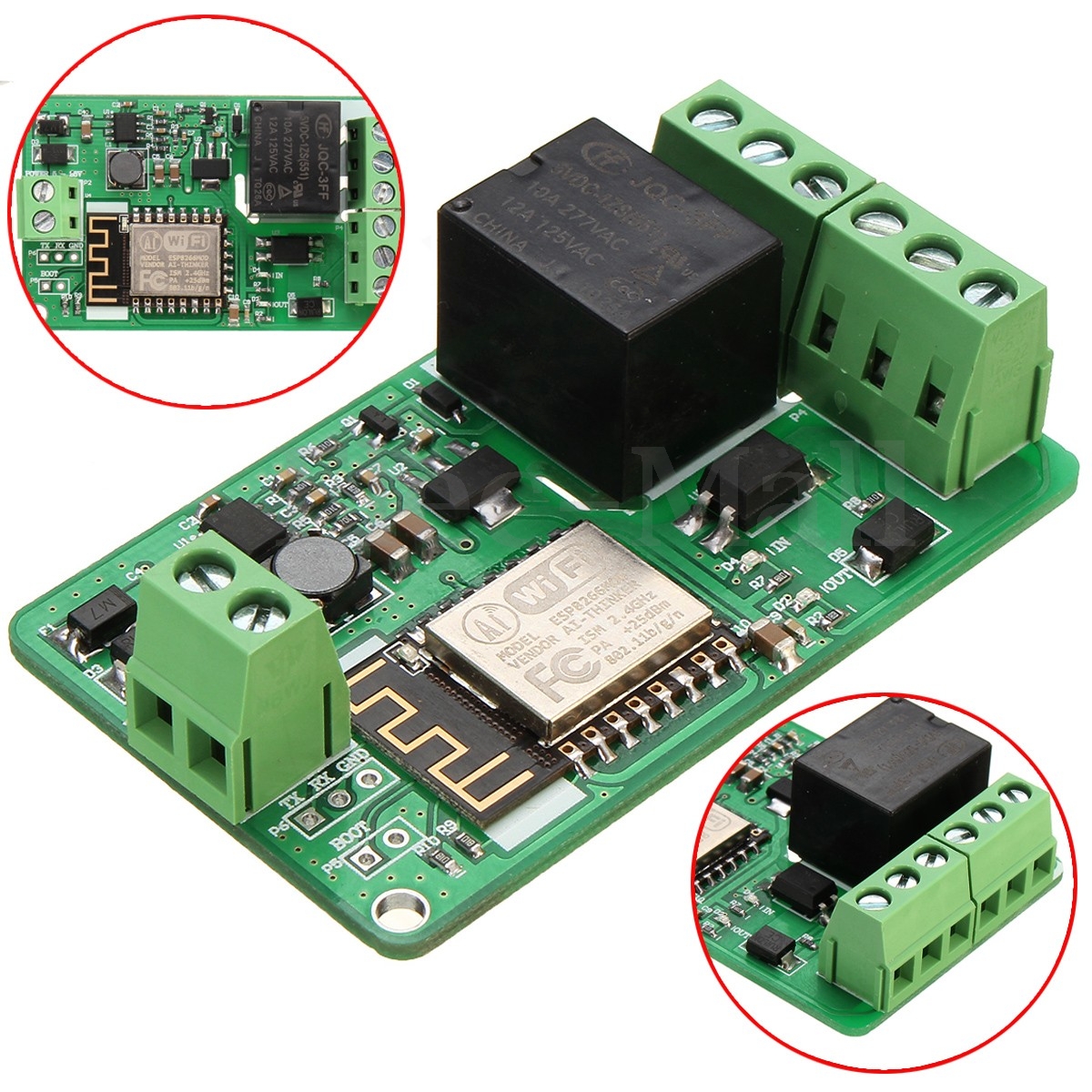

Mạch Điều Khiển Wifi Relay ESP8266 V12 được thiết kế tối ưu cho khả năng hoạt động ổn định, mạch được tích hợp bảo vệ quá áp đầu vào TVS (điện áp đầu vào vượt 33VDC tự động ngắt), mạch giảm áp xung và IC  giảm áp LDO cấp nguồn ổn định cho cho ESP8266 và Relay, phần Relay được thiết kế anti-climb cho độ an toàn cao, ngoài ra mạch còn có cổng vào tín hiệu Input với Opto cách ly và led hiển thị trạng thái.

Thông số kỹ thuật:

  • Mạch điều khiển trung tâm: Module Wifi SoC ESP8266 V12, ISM: 2.4 GHz, PA:+ 25 dBm.
  • Điện áp sử dụng: 7 ~ 30VDC.
  • Ngõ ra: Relay tiếp điểm điểm thường đóng (NC), thường mở (NO) với thiết kế anti-climb có thể đóng ngắt tải Max 277VAC/10A.
  • Tích hợp bảo vệ quá áp đầu vào TVS (điện áp đầu vào vượt 33VDC tự động ngắt).
  • Tích hợp mạch giảm áp xung và IC  giảm áp LDO cấp nguồn ổn định cho cho ESP8266 và Relay.
  • Tích hợp cổng vào tín hiệu Input với Opto cách ly và led hiển thị trạng thái.
  • Kích thước(L*W*H): 65 x 40 x 18 mm

Hướng dẫn sử dụng.

Sơ đồ chân:

  • A: Nguồn đầu vào VCC 7~30VDC
  • B: Nguồn đầu vào GND 0VDC.
  • C: Chân thường đóng Relay (NC)
  • D: chân chung Relay Common (COM)
  • E: Chân thường mở Relay (NO)
  • F: Ngõ ra 5VDC cấp cho thiết bị giao tiếp (ví dụ cảm biến,...)
  • G: Ngõ vào Input GPIO5 ESP8266 có Optocoupler.
  • H: Ngõ ra GND 0VDC cáp cho thiết bị giao tiếp (isolated optocoupler input).

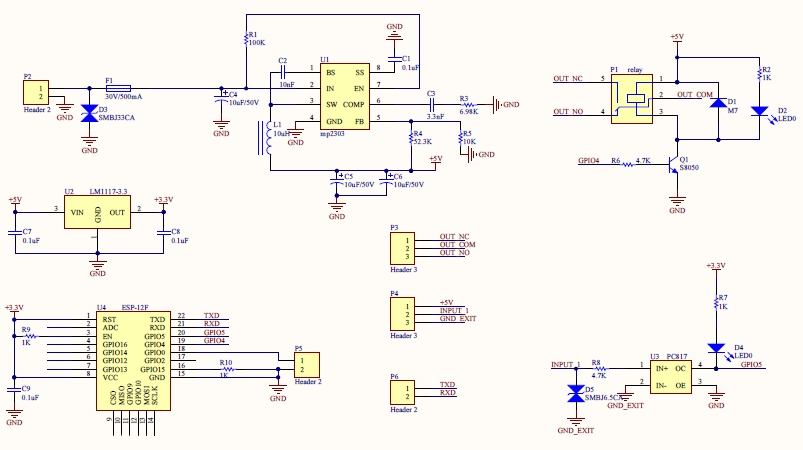

Sơ đồ mạch:
