Đế kit phát triển Mạch thu phát BLE Bluetooth 4.0 SoC nRF51822 chân cắm

Nhà sản xuất: Import
Giá bán
285,000₫

Đế kit tương thích với Mạch thu phát BLE Bluetooth 4.0 SoC nRF51822 chân cắm với thiết kế để sử dụng, thích hợp cho các nghiên cứu về công nghệ BLE, IoT đang rât phổ biến tại thời điểm hiện tại.

Đế kit phát triển Mạch thu phát BLE Bluetooth 4.0 SoC nRF51822 chân cắm được thiết kế với các phần thí nghiệm cơ bản: nút nhấn, led, GPIO, UART, I2C, SPI,..., ngoài ra kit còn được tích hợp IC chuyển đổi USB-UART CP2102 để có thể kết nối trực tiếp với máy tính, cổng nạp Jtag chuẩn 20 chân tương thích với mạch nạp Debugger Jlink.

Thông số kỹ thuật:

  • Tương thích với kit phát triển BLE Bluetooth 4.0 SoC nRF51822 chân cắm.
  • Điện áp sử dụng: 5VDC từ cổng USB.
  • Cổng nạp Jtag chuẩn 20 chân tương thích Debugger Jlink.
  • Tích hợp mạch chuyển giao tiếp USB - UART CP2102.
  • Tích hợp nút nhấn, led thí nghiệm, cổng giao tiếp UART, I2C, SPI, GPIO,...

Link sản phẩm và hướng dẫn sử dụng

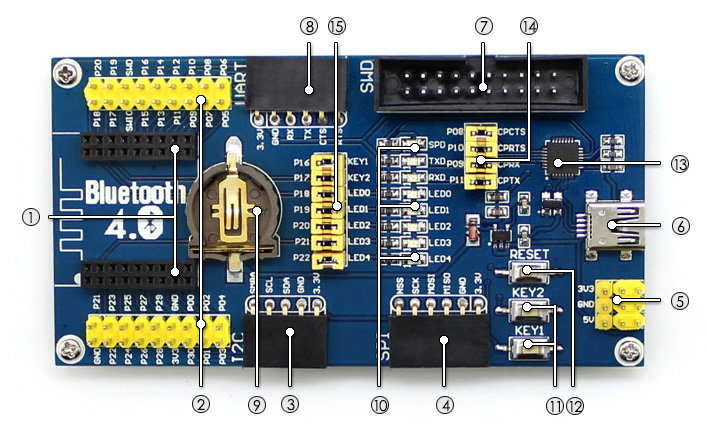

  1. Wireless module connector: for easily connecting modules like Core51822
  2. MCU pins expansion connector
  3. I2C interface
  4. SPI interface
  5. 5V/3.3V power input/output: usually used as power output, also common-grounding with other user board
  6. USB connector: USB TO UART via onboard convertor CP2102
  7. Debugging interface
  8. UART interface
  9. Battery holder
  10. User LEDs
  11. User keys
  12. Reset button
  13. CP2102
  14. USB TO UART jumper
  15. LEDs & Keys jumper

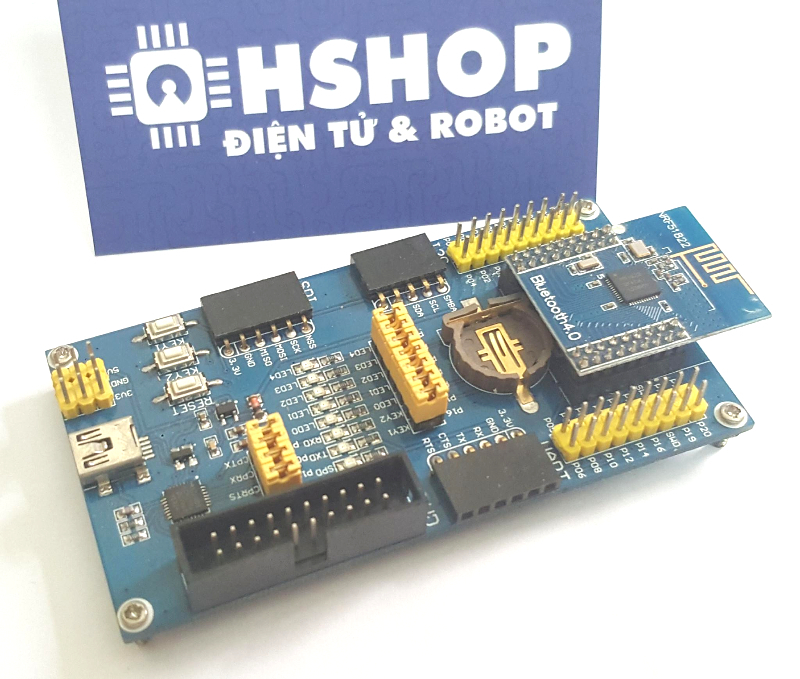

Có thể mua thêm Mạch thu phát BLE Bluetooth 4.0 SoC nRF51822 chân cắm tương thích như hình:
