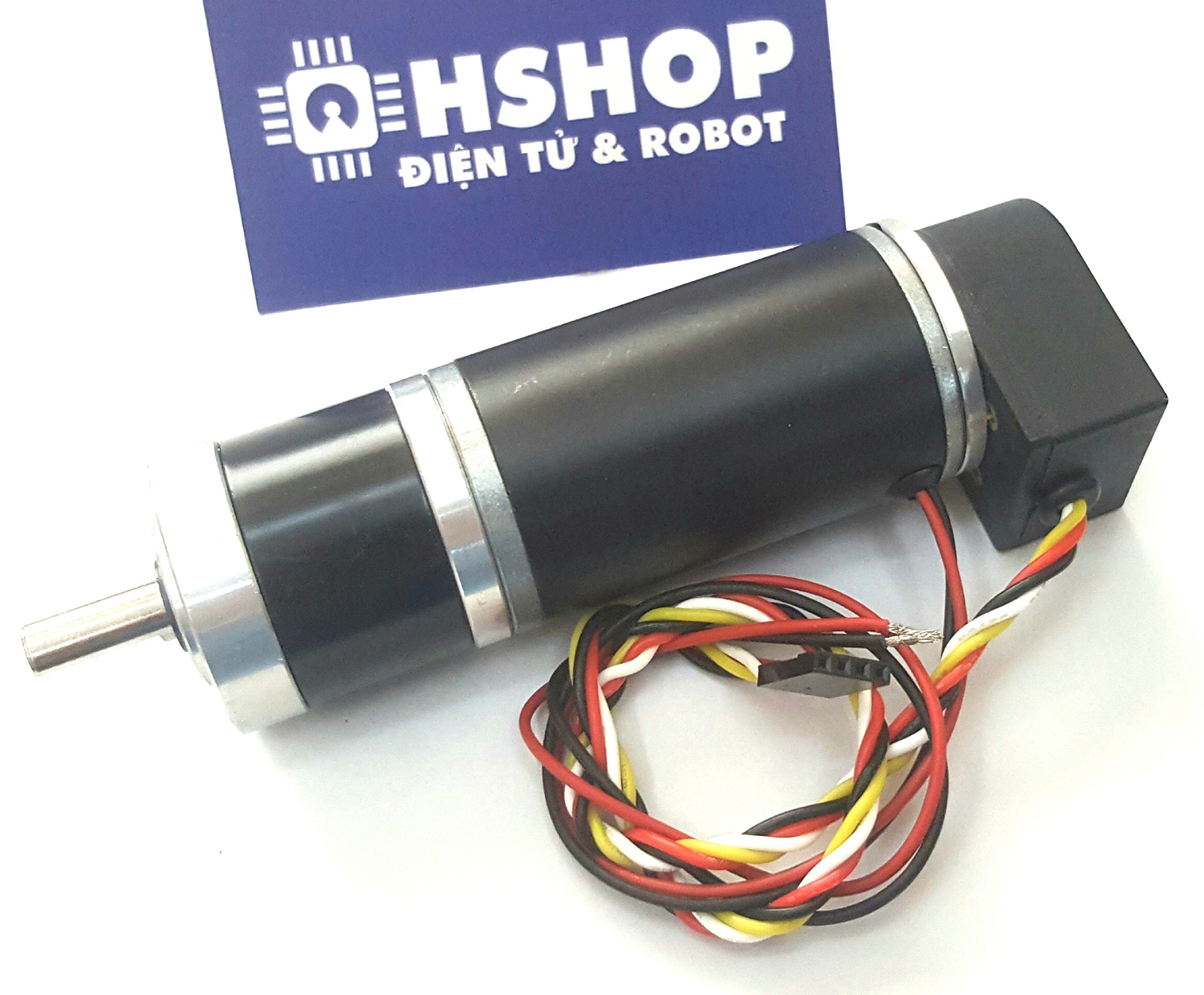

Động cơ DC Servo giảm tốc hành tinh Planetary GP36

Nhà sản xuất: Import
Giá bán
1,070,000₫

Động cơ DC Servo giảm tốc hành tinh Planetary GP36 là loại động cơ dùng trong các Robot cỡ lớn cần lực kéo, độ bền và độ ổn định cao: Robocon, xe tự hành, ..., với lực kéo mạnh, moment lớn, encoder quang HEDS-9731 với độ phân giải đĩa encoder lên đến 500CPR (500 xung 1 vòng chưa qua giảm tốc) 2 kênh A-B, động cơ Planetary GP36 là nguyên liệu thích hợp cho các thiết kế robot cần độ bền, độ ổn định và độ chính xác cao.

Thông số kỹ thuật:

  • Điện áp sử dụng: 12VDC.
  • Dòng tiêu thụ: 3A
  • Stalling current: 7A (dòng khi động cơ bị kẹt hoặc quá tải đứng im).

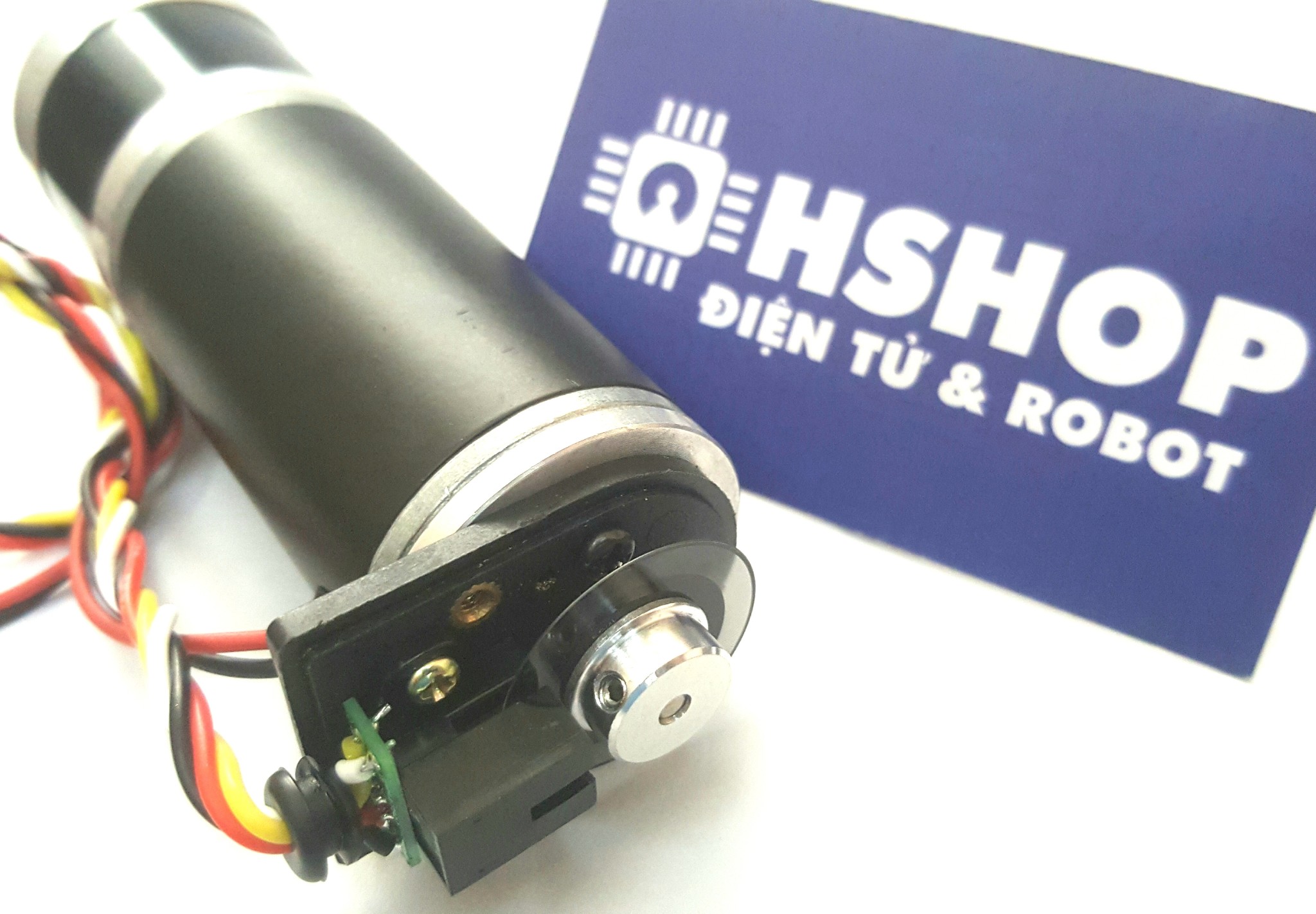

  • Encoder quang HEDS-9731 500CPR (Count Per Round), 2 kênh A-B.
  • Điện áp cấp cho Encoder: 5VDC, tín hiệu xuất ra 2 kênh TTL 0/5VDC
  • Hộp số kim loại giảm tốc hành tinh Planetary.
  • Tỉ số giảm tốc 1:14 hoặc 1: 27 (tùy chọn).
  • Moment lực kéo:
    • 6.2Kg.cm (1:14 gear ratio)
    • 12.2Kg.cm (1:27 gear ratio)

Datasheet Encoder HEDS-9731

Sơ đồ chân:

  • Motor: Đen - Đỏ cấp nguồn 12VDC.
  • Encoder:
    • Đỏ: 5VDC.
    • Đen: GND - 0VDC.
    • Vàng: kênh A.
    • Trắng: kênh B.
