Động cơ DC Servo GA12 N20 DC Geared Motor

    Động cơ DC Servo GA12 N20 DC Geared Motor
Nhà sản xuất: Import
Mã sản phẩm:HS0004543
Giá bán
150,000₫
Thêm vào giỏ hàng

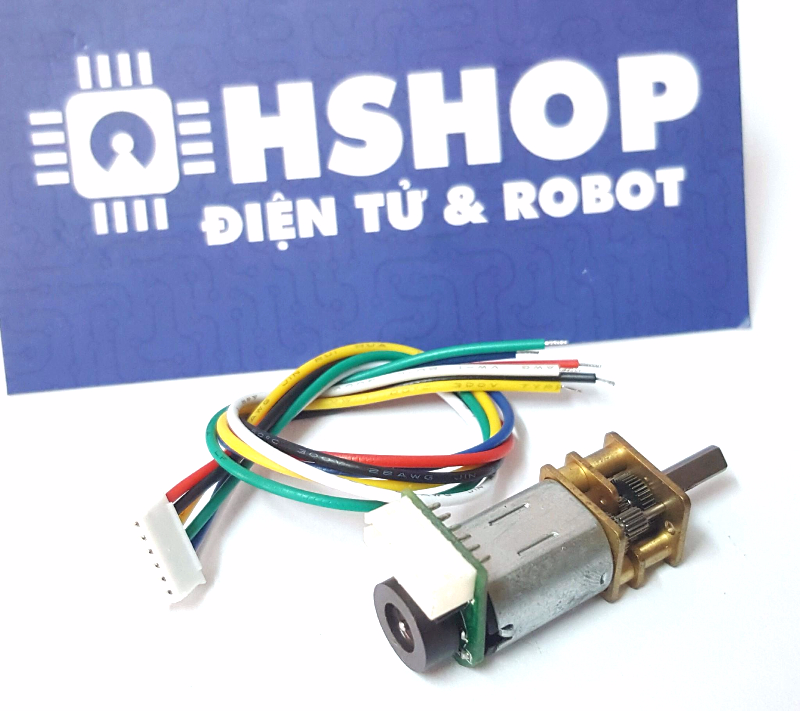

Động cơ DC Servo GA12 N20 DC Geared Motor có thiết kế nhỏ gọn với hộp số bằng kim loại cho độ bền và độ ổn định cao, động cơ đi kèm encoder 2 kênh AB giúp xác định chiều quay và có thể điều khiển động cơ với độ chính xác cao, thích hợp làm các mô hình, cơ cấu robot nhỏ.
Lưu ý trước khi sử dụng các bạn nên châm thêm nhớt hoặc chất bôi trơn vào hộp số của động cơ giúp động cơ chạy êm và bền hơn vì có thể trong quá trình lưu kho động cơ sẽ bị khô dầu.
Thông số kỹ thuật:
  • Model: DC Servo GA12 N20 DC Geared Motor
  • Điện áp sử dụng: 0~12VDC.
  • Điện áp cấp cho Encoder hoạt động: 3.3~5VDC, lưu ý cấp quá áp hoặc ngược chiều sẽ làm cháy Encoder ngay lập tức!
  • Encoder: Cảm biến từ trường Hall, có 2 kênh AB lệch nhau giúp xác định chiều quay và vận tốc của động cơ, đĩa Encoder trả ra 7 xung/1 kênh/ 1 vòng (nếu đo tín hiệu đồng thời của cả hai kênh sẽ thu được tổng 14 xung / 1 vòng quay của Encoder).
  • Số xung Encoder sau giảm tốc của mỗi kênh = 7 x [tỉ số truyền của hộp giảm tốc], ví dụ động cơ có tỉ số truyền 1:50 thì số xung tạo ra trên mỗi kênh là 7 x 50  = 350 xung / 1 vòng.

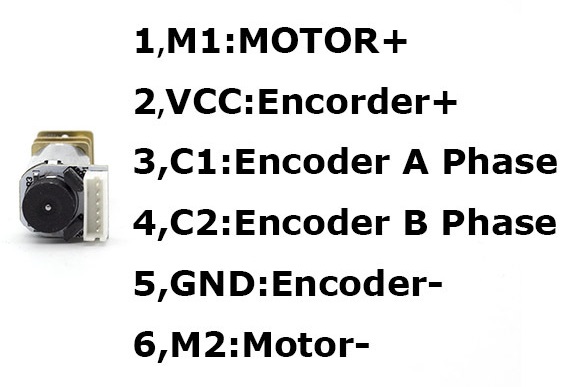

Các chân kết nối của động cơ:
  • M1: Chân cấp nguồn cho động cơ (Max 12VDC).
  • GND: Chân cấp nguồn cho Encoder (0VDC).
  • C1: Kênh xung thứ 1 của Encoder.
  • C2: Kênh xung thứ 2 của Encoder.
  • VCC: Chân cấp nguồn cho Encoder (3~5VDC).
  • M2: Chân cấp nguồn cho động cơ (Max 12VDC).

Bảng thông số kỹ thuật của động cơ tỉ số truyền 1:30 / 1:50 / 1:100 / 1:150, tốc độ thực tế sẽ nằm ở khoảng giữa tốc độ không tải (No Load) và tốc độ có tải (Load):

Động cơ DC giảm tốc GA12 N20 DC Geared Motor

Động cơ DC Servo GA12 N20 DC Geared Motor

Động cơ DC Servo GA12 N20 DC Geared Motor

Động cơ DC Servo GA12 N20 DC Geared Motor



Thông tin sản phẩm được Hshop.vn tự xây dựng, nếu sử dụng xin vui lòng ghi rõ nguồn, xin cảm ơn!
