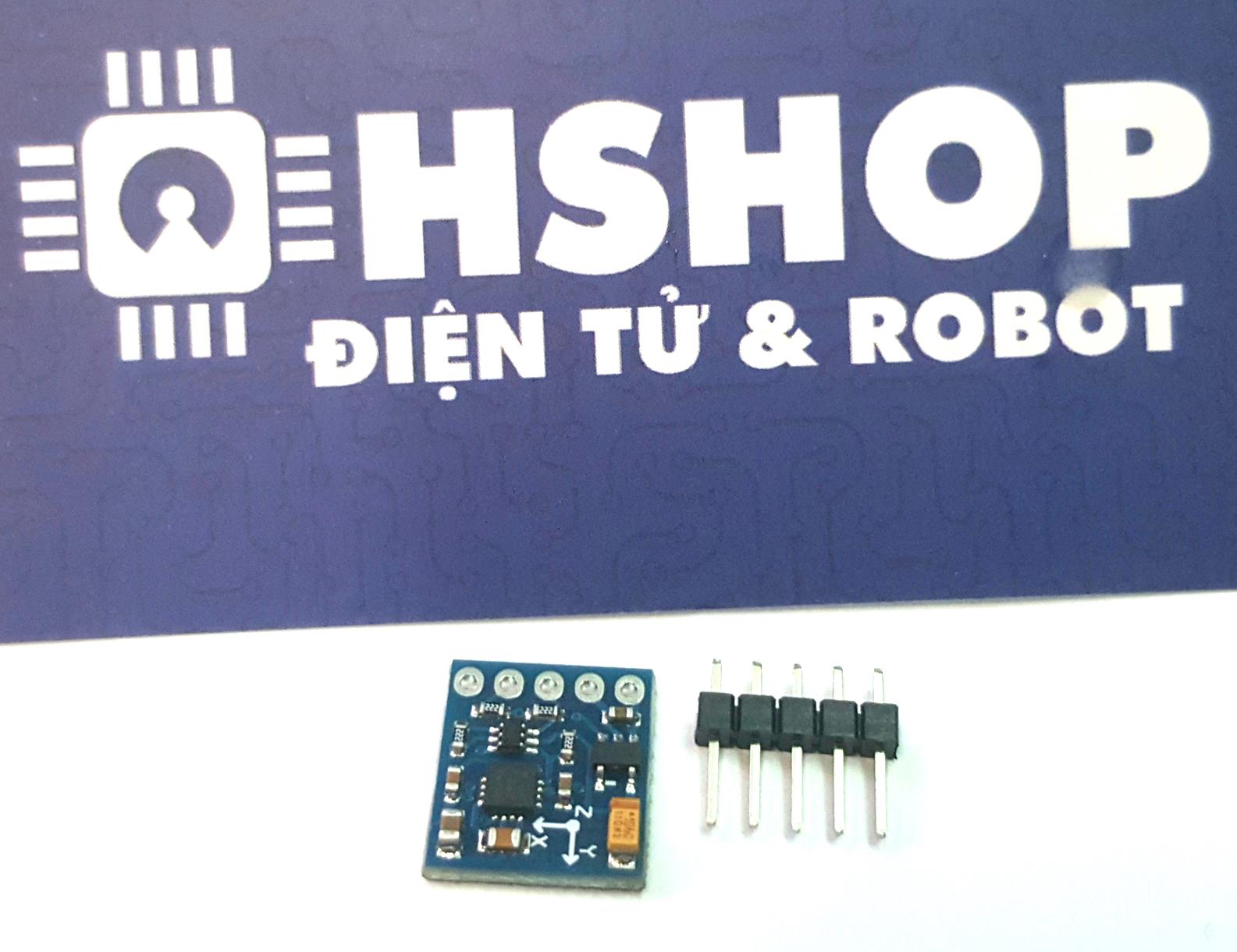

Cảm biến la bàn số QMC5883L

Nhà sản xuất: Import
Giá bán
80,000₫

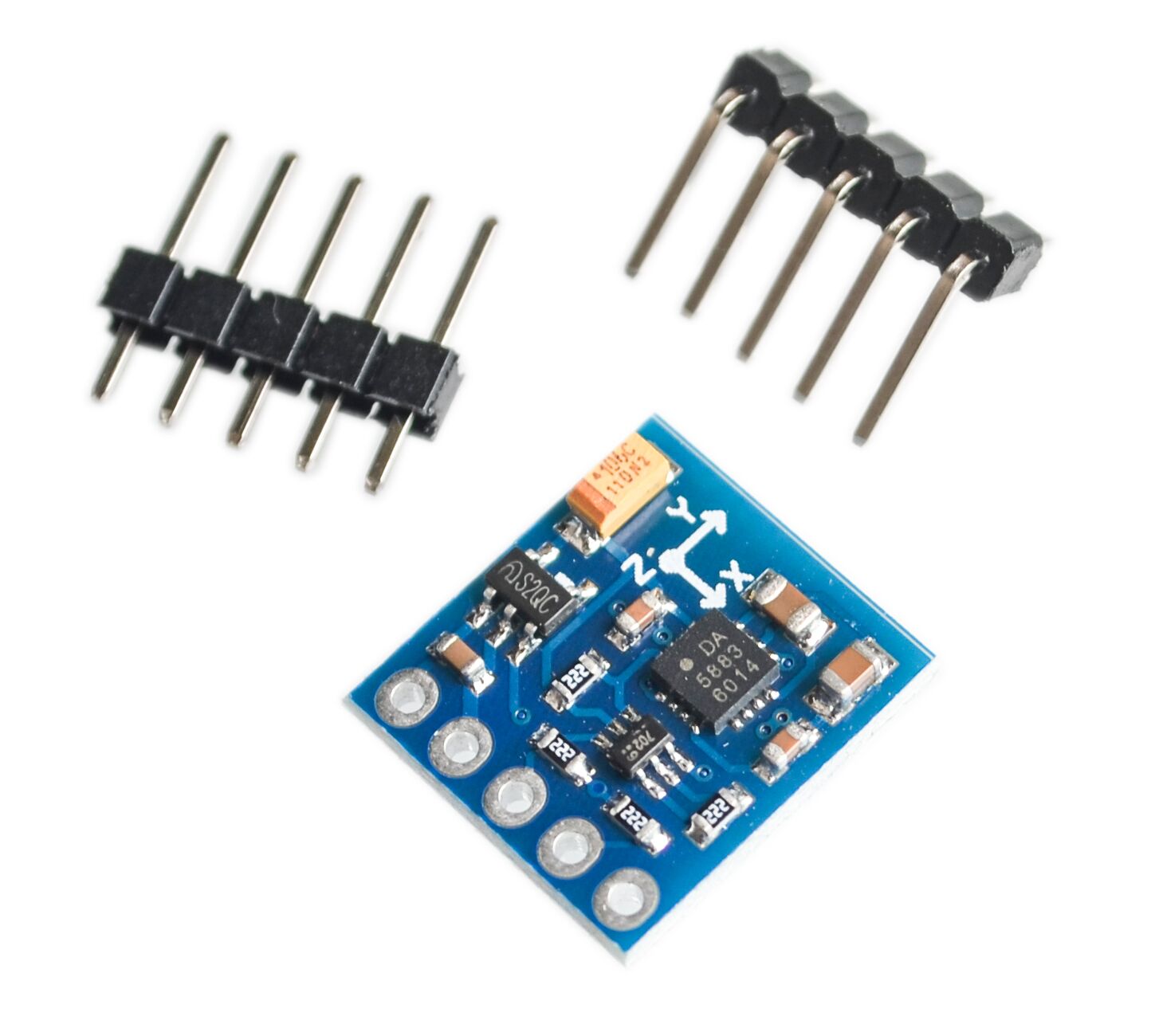

Quý khách lưu ý trên thị trường hiện tại có 2 loại cảm biến La bàn số tương tự nhau là QMC5883L (trên IC ký hiệu DA 5883) và HMC5883L (IC ký hiệu L883) có chức năng như nhau nhưng có cách lập trình và sử dụng 2 bộ thư viện khác nhau, Quý khách xin lưu ý để chọn đúng loại.

Cảm biến la bàn số QMC5883L có kích thước nhỏ gọn sử dụng giao tiếp I2C, được dùng để đo từ trường của trái đất nhằm xác định phương hướng với độ chính xác lên đến 1 hoặc 2 độ, cảm biến có cách đo riêng biệt cho từng trục và có thể kết hợp lại để tính toán 3D.

Cảm biến la bàn số QMC5883L  còn có thể dùng để đo từ trường thô hoặc các nguồn từ trường mạnh hơn gần nó, cảm biến có thể cảm nhận được nguồn từ trường xung quanh nó như của nam châm hoặc điện trường, khi phát hiện được từ trường từ bên ngoài, nó có thể xác định được khoảng cách tương đối hoặc chiều đến vật phát ra từ trường đó.

Thông số kỹ thuật:

  • Power Supply: 3-5VDC
  • IO Voltage Level: 3-5V
  • Communication: Standard IIC communication protocol
  • Measuring range: ± 1.3 - 8 Gauss
  • On board 3.3V Low Dropout (LDO) Voltage regulator
  • Onboard Voltage level translator
  • Module Dimensions: 14.35 mm (L) x 13.16 mm (W) x 3.40 mm (H)

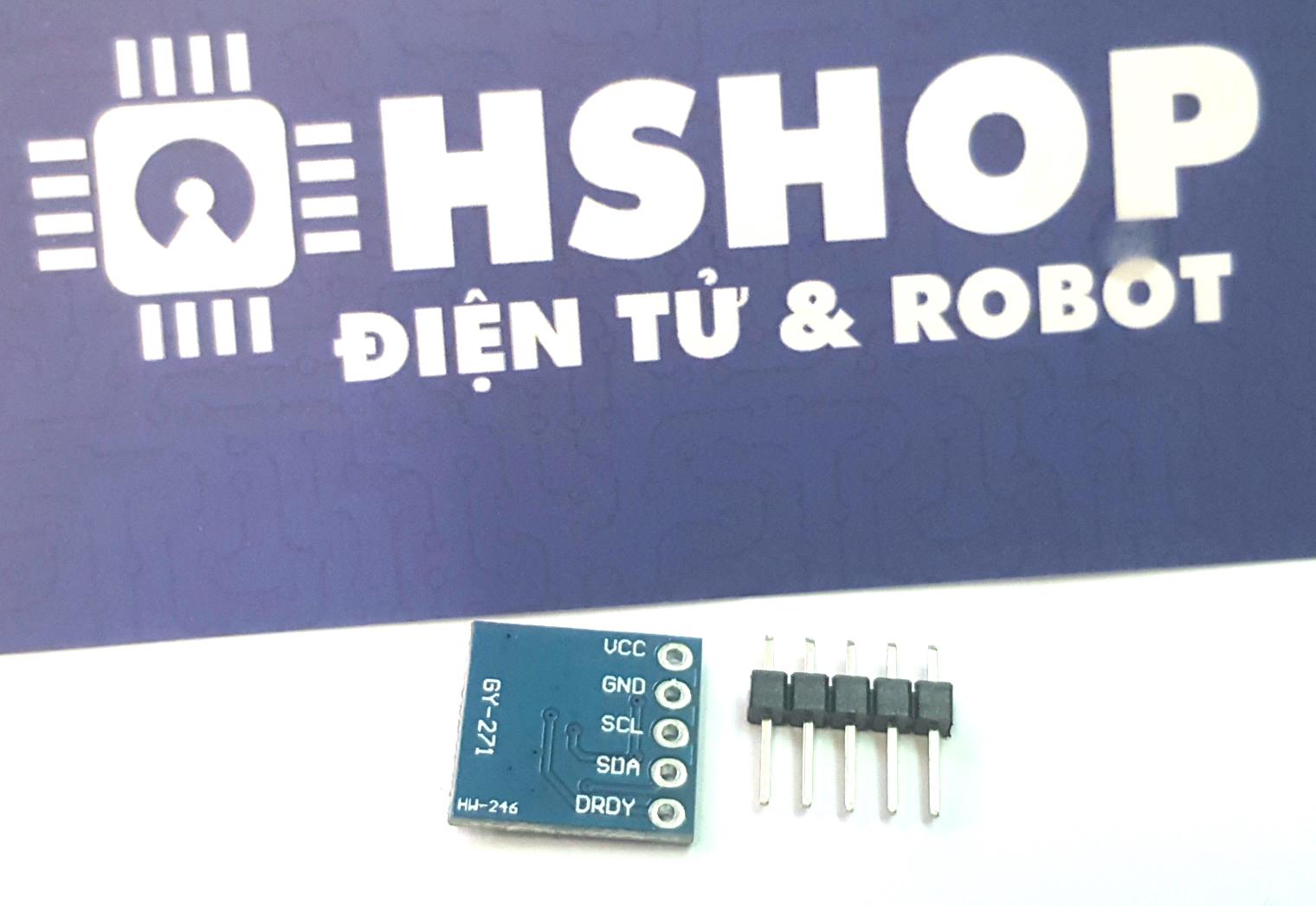

Kết nối đến Arduino:

  • Arduino GND -> QMC5883L GND
  • Arduino 3.3V -> QMC5883L VCC
  • Arduino A4 (SDA) -> QMC5883L SDA
  • Arduino A5 (SCL) -> QMC5883L SCL

Datasheet

Code mẫu
